Chaînes d’outils ViDi
Chaque Outils Cognex ViDi produit des résultats différents, et ces résultats peuvent être utilisés dans un autre outil. C’est ce que l’on appelle le chaînage d’outils.

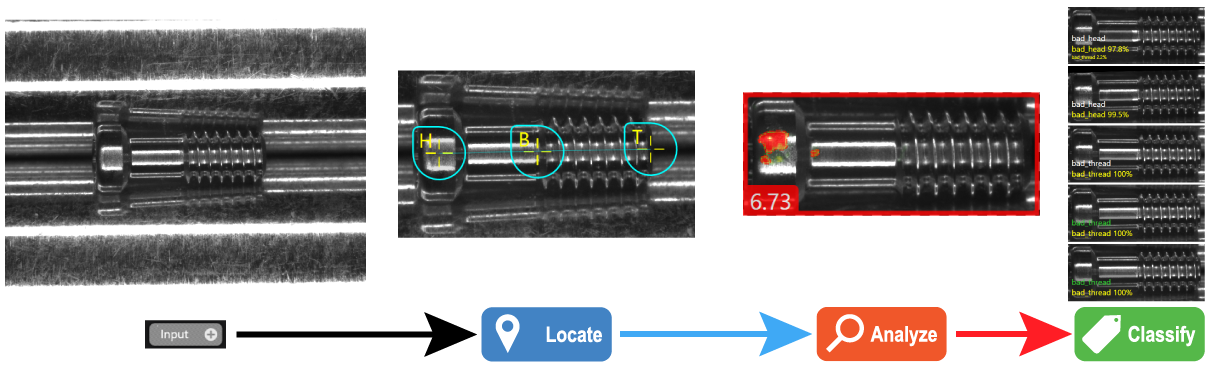

Dans l’image ci-dessous, un Outil de localisation Bleu a un modèle nodal composé des trois caractéristiques (H, B et T) qui fournit un emplacement (similaire à l’utilisation d’un outil Modèle dans une application de vision traditionnelle pour créer un repère).
Les résultats de l’outil de localisation Bleu sont utilisés par l’Outil d’analyse Rouge pour orienter et créer la vue de l’outil, ce qui permet d’effectuer l’analyse de détection dans la même zone de l’image, en fonction du modèle nodal produit par l’outil de localisation Bleu.
Enfin, l’Outil de classification Vert est utilisé pour classer les résultats de l’outil d’analyse Rouge, en fonction des critères de classification de l’outil de classification Vert.
