Région d’intérêt issue d’une caractéristique

Vous pouvez également utiliser les caractéristiques définies dans un outil de localisation Bleu pour fournir la région d’intérêt aux outils en aval. Chaque caractéristique propose une transformation avec cinq degrés de liberté (DOF) (translation en X, translation en Y, rotation, échelle X et échelle Y).

La caractéristique détermine également les dimensions de la région d’intérêt. Le pourcentage de la région d’intérêt varie en fonction de la largeur et de la hauteur de la caractéristique.

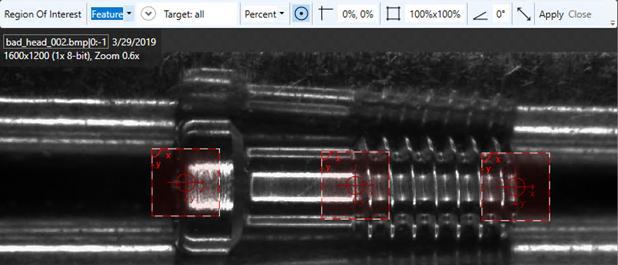

Sélectionnez Caractéristique.

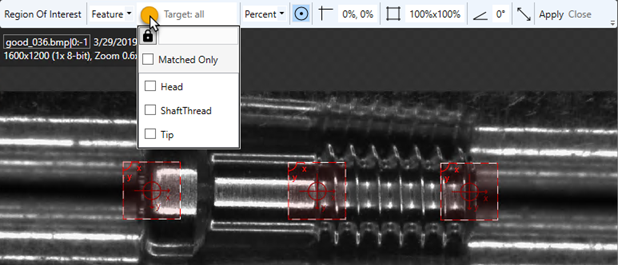

Cliquez sur la flèche vers le bas à côté de « Cible » pour développer un menu déroulant contenant une liste de caractéristiques définies par l’outil, ainsi que l’option Matched only qui ne renvoie que les caractéristiques appartenant à un modèle.

Remarque : Pour taper votre propre expression relative à une caractéristique ou un filtre de correspondance des caractéristiques à utiliser, cliquez sur l’icône en forme de verrou. Vous pouvez créer des filtres personnalisés à partir de feature[] ou match[] : feature[id=’nomcaractéristique’] ou match[name=’nommodèle’], par exemple. Un filtre vide (réglage par défaut) fait correspondre toutes les caractéristiques.

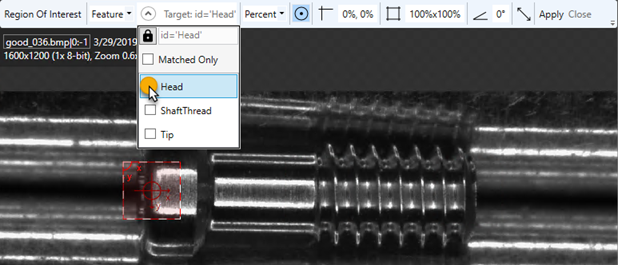

Sélectionnez une ou plusieurs caractéristiques, ou encore l’option Matched only.

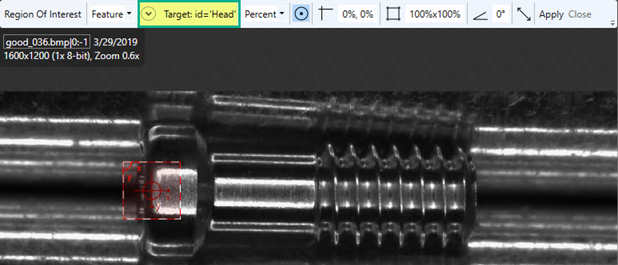

Le champ Cible affiche le filtre utilisé pour générer des vues. Vous pouvez ensuite ajuster la région d’intérêt pour qu’elle corresponde à la zone que vous voulez inspecter.
