Région d’intérêt à partir d’un modèle nodal/par disposition

Si un modèle nodal ou un modèle par disposition a été configuré, un outil en aval d’un outil de localisation Bleu peut utiliser l’un des deux modèles pour ajuster l’orientation de leur région d’intérêt (ROI).

Chaque modèle nodal propose une transformation avec cinq degrés de liberté (DOF) (translation en X, translation en Y, rotation, échelle X et échelle Y). La modèle nodal détermine également les dimensions de la région d’intérêt. Le pourcentage de la région d’intérêt varie en fonction de la largeur et de la hauteur du modèle nodal.

On peut également utiliser un modèle par disposition qui présente les différentes régions du modèle comme des vues pour l’outil en aval.

Remarque :

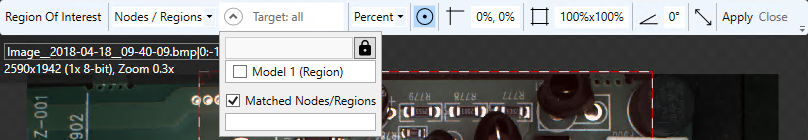

En mode Expert, le réglage Échelle est disponible. Utilisez-le pour faire correspondre la région d’intérêt au référentiel du modèle. Par défaut, la région d’intérêt n’est pas mise à l’échelle : elle utilise la taille en pixels de l’image d’origine.

De plus, vous pouvez également spécifier que seules les correspondances seront appliquées.
Pour taper votre propre expression relative à une caractéristique ou un filtre de correspondance des caractéristiques à utiliser, cliquez sur l’icône en forme de verrou. Vous pouvez créer des filtres personnalisés à partir defeature[] ou match[] : feature[id='nomcaractéristique'] ou match[name='nommodèle'], par exemple. Un filtre vide (réglage par défaut) fait correspondre toutes les caractéristiques.
