Workspace

Un Workspace, ou espace de travail, contient tous les outils et les bases de données d’images nécessaires à une application.

Un Workspace se compose d’une collection de Streams.
Chaque Stream, ou flux, possède sa propre base de données d’images de training (différents sets de training), contient une collection d’outils et fonctionne indépendamment.

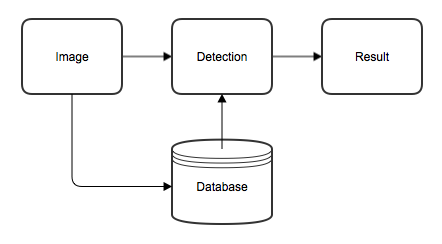

Un Workspace est le conteneur de base de toutes les informations pertinentes à une application d’inspection en particulier. Plus concrètement, il contient tous les éléments présentés dans le schéma suivant :


Une application d’inspection est définie autour d’un set, ou ensemble, d’images. Ces images servent tout d’abord à paramétrer et à entraîner les outils, puis au processing/traitement à proprement dit.
Détection

Les images sont traitées par un ou plusieurs outils ViDi. Pour une suite d’outils, le résultat en sortie de l’outil précédent est utilisé pour sélectionner et recadrer une Vue rectangulaire spécifique dans l’image pour être ensuite traité par l’outil suivant.
Base de données

Comme tous les outils ViDi sont basés sur l’apprentissage, ils ont besoin d’une base de données d’images étiquetées leur training. Bien que tous les outils s’entraînent sur le même set d’images, les régions d’intérêt (Vues), ainsi que l’étiquetage, sont spécifiques à chaque outil.
Résultat

Le résultat de l’analyse effectuée par les différents outils est un Marking, qui est affiché comme calque sur l’image/la vue en cours.
