Vues

Les outils ViDi opèrent sur une zone de l’image appelée Vue. Une Vue peut être l’image entière, une zone rectangulaire plus petite définie par l’utilisateur au sein de l’image, ou le résultat produit par un outil (variable selon l’utilisation et l’outil).

La Vue initiale est produite après que la Région d’intérêt (ROI) du premier outil ait été définie. La ROI est défini par une transformation affine à partir de l’image originale (position, angle, étirement et inclinaison). La ROI indique à l’outil la zone dans laquelle il doit opérer dans l’image.

Le processus de sélection d’une Vue à partir d’une image est appelé Segmentation. Le premier outil ajouté utilise une Segmentation manuelle, c’est-à-dire qu’il définit la ROI pour créer la Vue.

S’il une chaîne d’outils est créée, le deuxième outil et tous les suivants utilisent le résultat du premier outil pour sélectionner de façon dynamique la Vue. Par exemple, un Modèle détecté par un Outil de localisation Bleu peut être utilisé pour recadrer une zone de l’image et appliquer une transformation à la ROI de sorte que les outils suivants utilisent tous la même orientation et la même position.

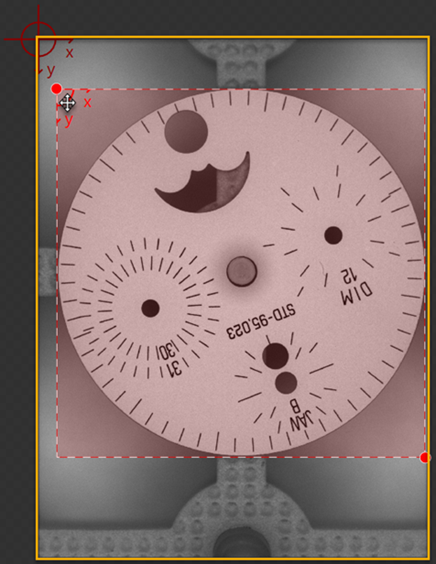

Le contour orange englobe l’ensemble de l’image, et le rectangle en pointillés rouges est la ROI en cours de définition.	Le contour vert englobe la Vue.
