Ansichten

Die ViDi-Werkzeuge arbeiten mit einem Bereich des Bildes, der Ansicht genannt wird. Eine Ansicht kann das gesamte Bild, ein kleinerer, benutzerdefinierter rechteckiger Bereich des Bilds oder das Ergebnis eines Werkzeugs sein, je nach Werkzeug und Einsatz.

Die erste Ansicht wird konstruiert, nachdem der Inspektionsbereich des ersten Werkzeugs definiert wurde. Der Inspektionsbereich wird durch eine affine Transformation des ursprünglichen Bilds (Position, Bildwinkel, Streckung und Krümmung) definiert und weist das Werkzeug an, wo im Bild es angewendet werden soll.

Den Vorgang der Auswahl einer Ansicht im Bild nennt man Segmentierung. Für das erste hinzugefügte Werkzeug wird die manuelle Segmentierung verwendet, d. h. die Definition des Inspektionsbereichs zur Erstellung der Ansicht.

Wenn es verkettete Werkzeuge gibt, verwenden die Werkzeuge nach dem ersten Werkzeug das Ergebnis des vorhergehenden Werkzeugs zur dynamischen Auswahl der Ansicht. Beispiel: Ein Modell, das von einem Blue-Locate-Werkzeug gefunden wurde, kann dazu verwendet werden, einen Bereich des Bildes auszuschneiden und eine Transformation auf den Inspektionsbereich anzuwenden, damit die folgenden Werkzeuge alle mit der gleichen Ausrichtung und Position arbeiten können.

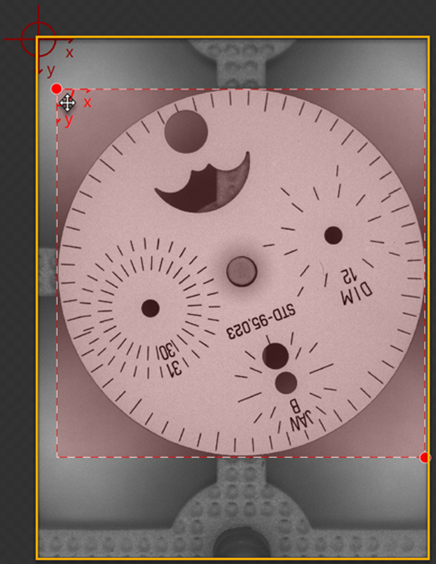

Der orange Rahmen stellt das gesamte Bild dar, und das rot gestrichelte Rechteck ist der definierte Inspektionsbereich.	Die grüne Linie umrahmt die Ansicht.
