ViDi-Werkzeugketten

Jedes Cognex ViDi-Werkzeuge hat eine einzigartige Ausgabe (Ergebnis). Diese Ausgabe kann als Eingabe in ein anderes Werkzeug verwendet werden. Das nennt man Werkzeugverkettung.

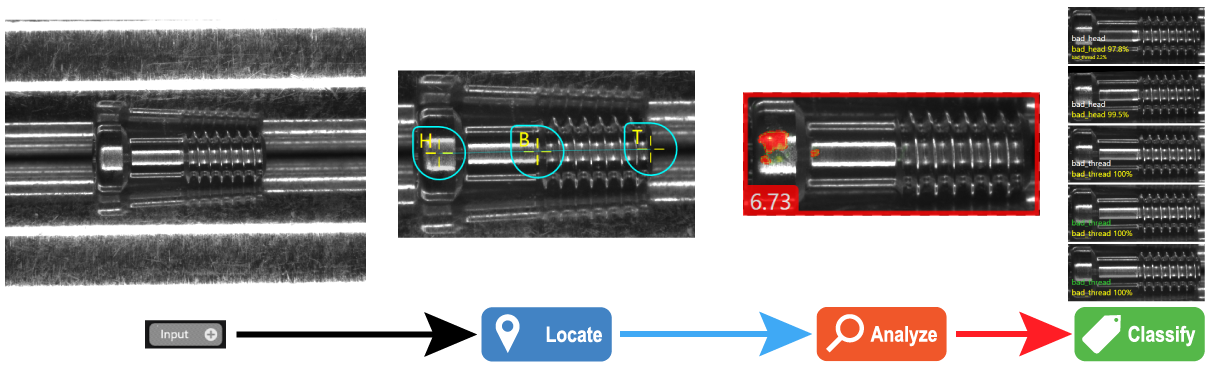

Im Bild unten hat ein Blue-Locate-Werkzeug ein Knotenmodell, das aus drei Merkmalen besteht (H, B und T). Damit wird eine Position bestimmt (ähnlich einem Muster-Werkzeug in einer herkömmlichen Vision-Anwendung, mit der eine Vorrichtung erstellt wird).

Hinweis: Das Blue-Locate-Werkzeug kann die Ansicht der nachfolgenden Werkzeuge auch anhand der vom Werkzeug gefundenen Merkmale ausrichten.

Die vom Blue-Locate-Werkzeug ausgegebene Position wird vom Red-Analyze-Werkzeug dazu verwendet, seine Ansicht auszurichten und zu erstellen, wodurch die Erkennungsanalyse im gleichen Bildbereich anhand des Knotenmodells ausgeführt wird, das vom Blue-Locate-Werkzeug ausgegeben wurde.

Anschließend wird die Ausgabe des Red-Analyze-Werkzeugs mit dem Green-Classify-Werkzeug klassifiziert. Die entsprechenden Klassifizierungskriterien wurden für das Green-Classify-Werkzeug festgelegt.
