Inspektionsbereich von einem Merkmal

Sie können auch einzelne Merkmale, die in einem Blue-Locate-Werkzeug definiert werden, zur Festlegung des Inspektionsbereichs in nachfolgenden Werkzeugen verwenden. Jedes Merkmal ermöglicht eine Transformation mit fünf Freiheitsgraden (X-Verschiebung, Y-Verschiebung, Drehung, X-Skalierung und Y-Skalierung).

Das Merkmal bestimmt auch die Größe des Inspektionsbereichs. Der Prozentsatz des Inspektionsbereichs basiert auf der Breite und der Höhe des Merkmals.

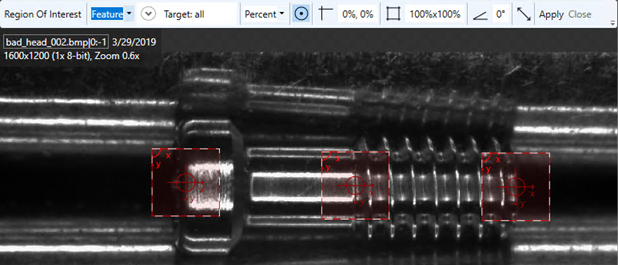

1. Wählen Sie ein Merkmal aus.

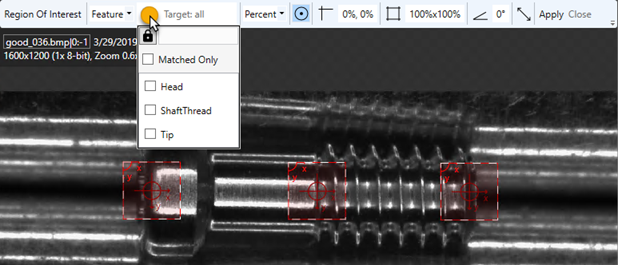

2. Klicken Sie auf den Pfeil nach unten neben dem Ziel. Ein Dropdown-Menü mit einer Liste der Merkmale, die von einem Werkzeug definiert wurden, wird angezeigt. Außerdem finden Sie dort die Option „Matched Only“ (Nur Übereinstimmung), mit der nur Merkmale ausgegeben werden, die zu einem Modell gehören.



   Hinweis:  Wenn Sie das Schlosssymbol deaktivieren, können Sie einen eigenen Ausdruck für ein Merkmal oder einen Übereinstimmungsfilter für die zu verwendenden Merkmale erstellen. Sie können benutzerdefinierte Filter mit folgender Syntax konstruieren: feature[] (Merkmal) oder match[] (Übereinstimmung), z. B. feature[id='merkmalsname'] oder match[name='modellname']. Bei einem leeren Filter (Standardeinstellung) werden alle Merkmale verwendet.

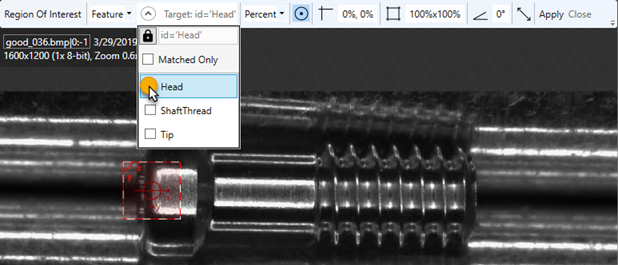

3. Wählen Sie Merkmale oder die Option „Matched Only“ (Nur Übereinstimmung) aus.

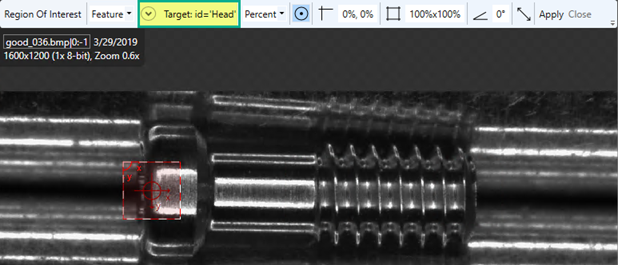

4. Im Feld „Ziel“ wird der Filter angezeigt, der zur Erstellung von Ansichten verwendet wird. Anschließend können Sie den Inspektionsbereich so anpassen, dass der Bereich ausgewählt wird, den Sie inspizieren möchten.
