Inspektionsbereich von einem Knoten- oder Layout-Modell
Wenn ein Knoten-Modell oder ein Layout-Modell konfiguriert wurde, kann ein Werkzeug hinter einem Blue-Locate-Werkzeug ein Knoten- oder Layout-Modell zur Anpassung der Ausrichtung des Inspektionsbereichs verwenden.
Ein Knotenmodell ermöglicht eine Transformation mit fünf Freiheitsgraden (X-Verschiebung, Y-Verschiebung, Drehung, X-Skalierung und Y-Skalierung). Das Knotenmodell bestimmt auch die Größe des Inspektionsbereichs. Der Prozentsatz des Inspektionsbereichs basiert auf der Breite und der Höhe des Knotenmodells.
Es kann auch ein Layout-Modell verwendet werden, das verschiedene Modellbereiche als Ansichten für das dahinterliegende Werkzeug präsentiert.
-

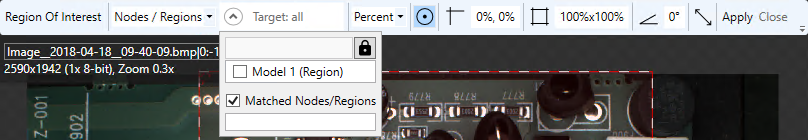

Im Expertenmodus steht die Skalierungseinstellung zur Verfügung. Damit kann der Inspektionsbereich auf den Referenzrahmen des Modells skaliert werden. In der Standardeinstellung wird der Inspektionsbereich nicht skaliert, es wird die ursprüngliche Bildpixelgröße verwendet.
Außerdem können Sie angeben, dass nur Übereinstimmungen angewendet werden.
- Wenn Sie das Schlosssymbol deaktivieren, können Sie einen eigenen Ausdruck für ein Merkmal oder einen Übereinstimmungsfilter für die zu verwendenden Merkmale erstellen. Sie können benutzerdefinierte Filter mit folgender Syntax konstruieren: feature[] (Merkmal) oder match[] (Übereinstimmung), z. B. feature[id='merkmalsname'] oder match[name='modellname']. Bei einem leeren Filter (Standardeinstellung) werden alle Merkmale verwendet.
