Editor de hojas de cálculo - Gráficos

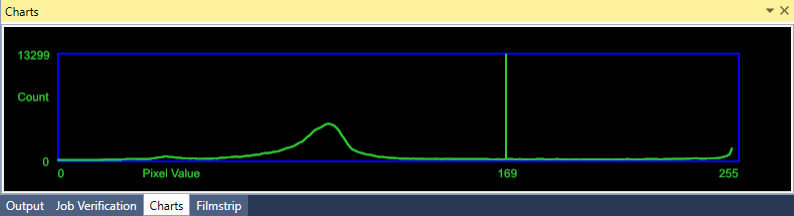

Si una hoja de cálculo contiene alguna herramienta de Vision Tools que genera un gráfico, se abre una pestaña separada y acoplable de Gráficos en la Ventana de salida para la representación de dichos gráficos. Se puede abrir esta ventana utilizando la opción Ver > Gráficos de laBarra de menús o haciendo clic sobre la pestaña Gráficos de la Ventana de salida.

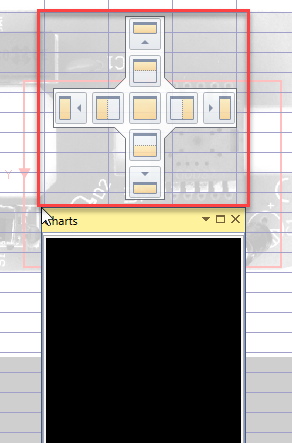

La ventana de gráficos puede desacoplarse y arrastrarse hacia fuera del IDE para moverla a una nueva ventana (es decir, convertirla en una ventana flotante independiente). Para volver a acoplar la ventana a una parte concreta del IDE, elija una de las opciones disponibles de acoplamiento mientras arrastre la ventana.
Si el parámetro Mostrar de la función ha sido configurado para que se visualice el gráfico, entonces este se mostrará en la ventana de gráficos y se sincronizará automáticamente con la función.
Si se realizan cambios en la función que genera el gráfico, se actualizará automáticamente el gráfico mostrando el efecto de los cambios realizados.

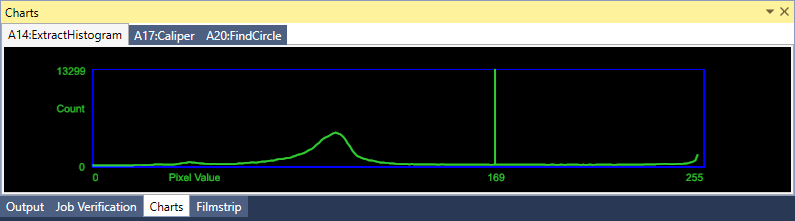

Si en la hoja de cálculo hay varias funciones que generan gráficos, los gráficos se separarán en distintas pestañas. Al seleccionar una función en la hoja de cálculo, la ventana de gráficos cambiará para visualizar el gráfico de dicha función, mientras que al seleccionar el gráfico en la ventana de gráficos se seleccionará la función generadora del gráfico en la hoja de cálculo.
Las siguientes herramientas de Vision Tools generan un gráfico junto con las correspondientes opciones de configuración del parámetro de visualización Mostrar:
-
El parámetro Mostrar de la función Caliper:
-
El parámetro Mostrar de la función ExtractHistogram:
-
El parámetro Mostrar de la función FindCircle:
-
El parámetro Mostrar de la función FindCurve:
-
El parámetro Mostrar de la función FindLine:
-
El parámetro Mostrar de la función FindMultiLine:
-
El parámetro Mostrar de la función FindSegment:
-
El parámetro Mostrar de la función InspectEdge:
-
El parámetro Mostrar de la función InspectEdgeTrainBeadPath:
