스프레드시트 편집기 – 차트

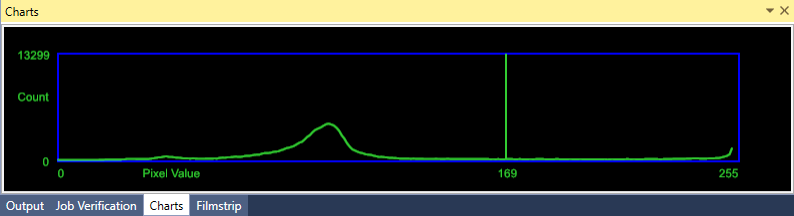

차트를 생성하는 스프레드시트 비전 도구의 경우 차트가 출력 창의 도킹 가능한 별도의 차트 탭에서 열립니다. 메뉴 모음의 보기 > 차트 옵션을 이용하거나 출력 창의 차트 탭을 클릭하여 이 창을 열 수 있습니다.

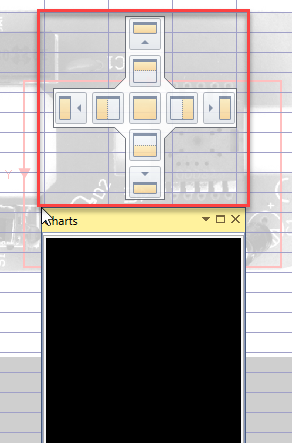

차트 창의 도킹을 해제하고 IDE 밖으로 끌어내서 새 창으로 이동할 수 있습니다(즉, 별도의 부동 창으로 만듭니다). 도킹이 해제된 창을 다시 IDE의 특정 부분에 붙이려면 창의 끌면서 도킹 옵션 중 하나를 선택합니다.
차트를 표시하도록 함수의 표시 매개 변수가 구성되면 차트는 차트 창에 표시되고 자동으로 함수와 동기화됩니다.
차트를 생성하는 함수를 변경하면 차트는 변경 내용을 반영하도록 자동으로 업데이트됩니다.

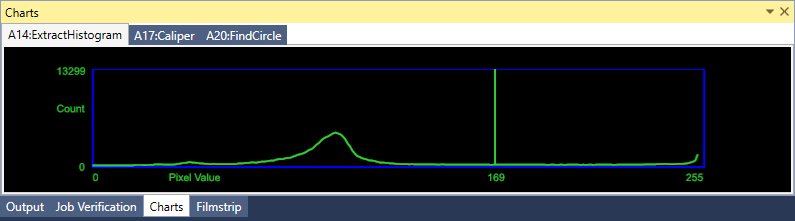

스프레드시트에 차트를 생성하는 함수가 다수 있는 경우 탭으로 표시됩니다. 스프레드시트에서 함수를 선택하면 차트 창에 해당 함수의 차트가 표시하도록 차트 창이 변경되며 차트 창에서 차트를 선택하면 스프레드시트에서 차트를 생성하는 함수가 선택됩니다.
다음 비전 도구는 해당 표시 매개 변수 설정과 함께 차트를 생성합니다.
-
Caliper 함수의 표시 매개 변수:
-
ExtractHistogram 함수의 표시 매개 변수:
-
FindCircle 함수의 표시 매개 변수:
-
FindCurve 함수의 표시 매개 변수:
-
FindLine 함수의 표시 매개 변수:
-
FindMultiLine 함수의 표시 매개 변수:
-
FindSegment 함수의 표시 매개 변수:
-
InspectEdge 함수의 표시 매개 변수:
-
InspectEdgeTrainBeadPath 함수의 표시 매개 변수:
