视图

Cognex ViDi Suite 工具在图像的称为视图的区域上运行。视图可以是整个图像、图像上用户定义的较小矩形区域，或工具的输出，具体取决于工具和用途。

初始视图是在定义了第一个工具的关注区域 (ROI) 之后构建的。ROI 由原始图像（位置、角度、拉伸和歪斜）的仿射变换定义，ROI 指示工具在图像中的运行位置。

从图像中选择视图的过程称为划分。添加的第一个工具将使用手动划分，即定义 ROI 以创建视图。

如果工具是一系列，则第一个工具后面的工具将使用之前工具的结果动态选择视图。例如，由蓝色定位工具找到的模型可用于裁剪图像的区域并将变换应用于 ROI，以便后续工具都在相同的方向和位置内操作。

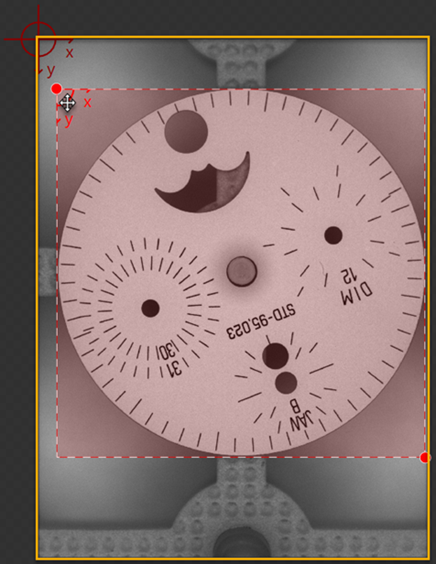

橙色轮廓包含整个图像，红色虚线矩形是正在定义的 ROI。	绿色轮廓包含视图。
