关注区域 (ROI)

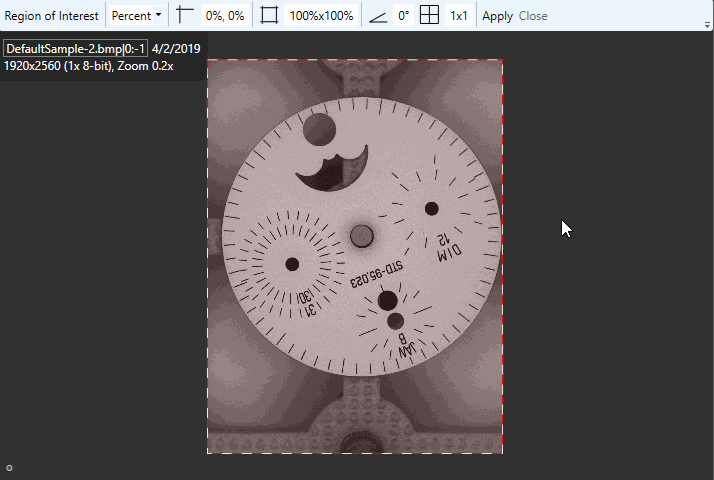

添加 Cognex ViDi 工具后，需要调整关注区域 (ROI) 来定义工具要在其中操作的视图。您可以使用图像中的图形手柄调整 ROI 的大小和位置。这样就可以重新调整 ROI 的大小，并在图像中将其移动。

添加第一个工具时，图像顶部将显示默认的“关注区域”工具栏（您可以可以从右键菜单选择编辑 ROI 来将其打开）。

Note: 如果链接了工具，则前面的工具将确定可用的 ROI 工具栏选项。有关更多信息，请参考定义下游工具的 ROI主题。

专家模式版本：

设置 说明

百分比/像素

指定 ROI 将按图像的宽度和高度构建还是按像素尺寸构建。

Note: 如果前面的工具是蓝色定位工具，则百分比将以定义视图的特征或节点模型的宽度和高度为基础。

偏移

指定 ROI 左上角相对于原点的偏移量。该设置是百分比或像素，具体取决于百分比/像素设置。

ROI 大小

指定以百分比或像素为单位 ROI 的大小，具体取决于百分比/像素设置。

角度

指定 ROI 基于原点的角度方向。

网格

指定将根据网格设置将图像分隔为较小的视图。这有利于处理可能包含大量特征和/或区域的巨大图像，并且将图像分成多个较小的视图能让可视化和标注更容易。由于在 ViDi 中，图像只是继续，允许 ViDi Suite 应用在另一个照片编辑程序中分隔图像与更改图像也可以防止引入人为部件。

此外，在运行期间处理图像时，可以将网格设置重置为默认值 (1 x 1)，并立即处理整个图像。

例如，如果您有一个大图像，其中包含蓝色定位工具要标注和识别的 10,000 个小项目。通过将图像划分为 10 x 10 网格，只需要为每个图像识别和标注 100 个特征，而在一个图像中则为 10,000 个。

Note: 此选项仅适用于 专家模式。

外部

指定将由外部源 定向 ROI，例如来自 VisionPro CogPMAlignTool 的姿势。

Note: 此选项仅适用于 专家模式。
