Outil de localisation Bleu – Légende des labels et des markings
Cette rubrique propose une vue d’ensemble des labels graphiques de caractéristique, ainsi que des états des labels et des markings utilisés par l’outil de localisation Bleu.
|

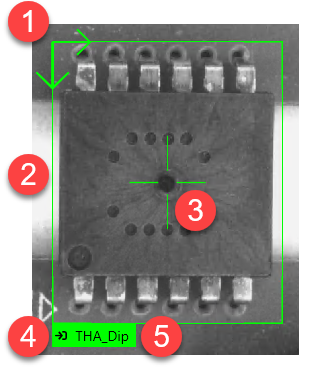

Remarque : Cette illustration montre le graphique de caractéristique rectangulaire. Vous pouvez également utiliser des graphiques de caractéristique circulaires. Pour cela, sélectionnez la géométrie de graphique de caractéristique souhaitée dans le menu Outil > Affichage. Pour plus d’informations, consultez la rubrique Outil de localisation Bleu – Labels graphiques de caractéristique circulaires ou rectangulaires.
|
|
| Graphique | Description |
|
1 |
Indique l’orientation du graphique de caractéristique. La case à cocher Orienté doit être activée pour pouvoir modifier l’orientation du graphique de caractéristique. Lorsque l’affichage bascule vers un graphique de caractéristique circulaire, l’orientation est indiquée au centre du graphique circulaire. |
|
2 |
Les limites de la caractéristique. |
|
3 |
Le centre de la caractéristique. |
|
4 |
Le symbole et la couleur indiquent l’état du graphique de caractéristique. |
|
5 |
Le nom du graphique de caractéristique (jusqu’à 140 caractères). |
| Caractéristique exclue des modèles | Caractéristique incluse dans un modèle | Caractéristique censée être incluse être dans un modèle | |
|---|---|---|---|
|
Label |
|
|
|
|
Marking |
|
|
|
| Marking sans correspondance |
|
|
|
| Exclus des modèles | Inclus dans un modèle | Seul le label est inclus dans un modèle | Seul le marking est inclus dans un modèle | Seul le marking est censé être inclus dans un modèle | Label inclus dans un modèle et marking censé être inclus dans un modèle | |
|---|---|---|---|---|---|---|
|
Label recouvrant un marking |
|
|
|
|
|
|
|
Label avec marking sans correspondance |
|
|
|
|
|
|
| Non sélectionné | Sélectionné | Inclus dans un modèle | Censé être inclus dans un modèle | |
|---|---|---|---|---|
|
Graphique de caractéristique d’un label |
|
|
|
|
|
Graphique de caractéristique de marking |
|
|
|
|
|
Graphique de caractéristique de marking sans correspondance |
|
|
|
|
