Vorrichtung
Mit den Positionswerkzeugen im Schritt Teil suchen wird eine Ausgabe erstellt, die Vorrichtung genannt wird. Diese dient als Referenzpunkt für andere Vision-Inspektionswerkzeuge.
Sehen Sie sich bei der Erstellung einer Vorrichtung die Komponente im Bild an und ermitteln Sie, welcher Merkmalstyp – ein Muster, eine Kante, ein Kreis oder ein Blob – am schnellsten und einfachsten zu erkennen und in jedem Bild der Komponente zu sehen ist. Wählen Sie anschließend auf Basis des Merkmalstyps Ihrer Komponente ein geeignetes Positionswerkzeug aus, um das Merkmal zu definieren.
Dient ein Merkmal während einer Inspektion als Vorrichtung, sucht der In-Sight-Sensor zunächst nach dem Merkmal. Wurde das Merkmal gefunden, dient die Merkmalsposition als Referenzpunkt für die anderen Vision-Inspektionswerkzeuge. Diese verwenden die Merkmalsposition zur Ausrichtung der zugehörigen Bereiche.

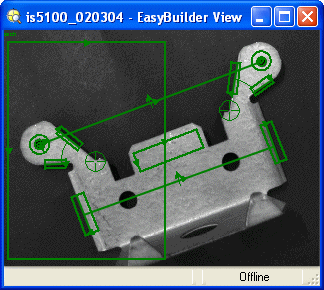

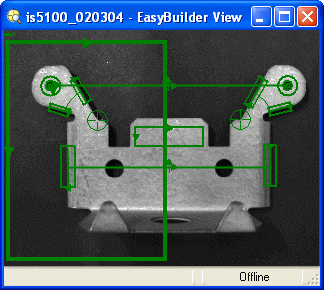

Beispiel – Job mit Mustervorrichtung

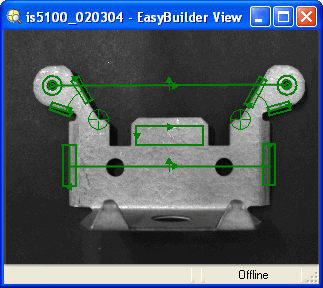

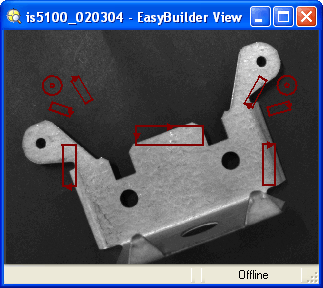

- Eine Vorrichtung ist nicht erforderlich, wenn die Komponente dem In-Sight-Sensor in jedem Bild an derselben Position angezeigt wird.
- Mehrere Vorrichtungen können in einem Job erstellt und verwendet werden. Zudem lassen sich Vorrichtungen verknüpfen.
- Die folgenden Inspektionswerkzeuge produzieren eine Vorrichtungsausgabe, die von anderen Werkzeugen verwendet werden kann: An-/Abwesenheitswerkzeug „Kante“, An-/Abwesenheitswerkzeug „PatMax-Muster“, An-/Abwesenheitswerkzeug „PatMax-Muster“, Identifizierungswerkzeug „ID-Codes lesen“, Identifizierungswerkzeug „PatMax-Muster“, Identifizierungswerkzeug „Muster“, Messungswerkzeug „Winkel“, Messungswerkzeug „Abstand“, Messungswerkzeug „Kreiskonzentrizität“, Messungswerkzeug „Kreisdurchmesser“, Geometriewerkzeug „Punkt-zum-Punkt-Mittelpunkt“ und Geometriewerkzeug „Kreis aus N Punkten“.
