Repère
Les outils de recherche disponibles à l'étape Localiser la pièce créent une sortie appelée repère, qui sert de point de référence à d'autres outils d'inspection de vision.
Pour créer un repère, observez la pièce sur l'image et déterminez le type de caractéristique (modèle, transition, cercle ou blob) le plus facilement et le plus rapidement reconnaissable et qui apparaît sur toutes les images de la pièce. Sélectionnez ensuite un outil de recherche correspondant au type de caractéristique présente sur la pièce pour définir la caractéristique.
Lorsqu'une caractéristique est utilisée comme repère au cours d'une inspection, le capteur In-Sight commence par rechercher la caractéristique. Lorsqu'il l'a localisée, sa position est utilisée comme point de référence par les autres outils d'inspection de vision qui l'utilisent pour positionner leurs régions.

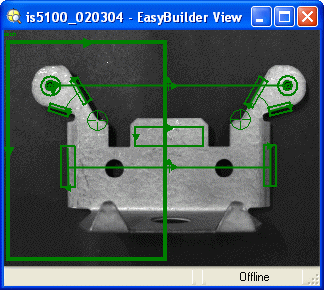

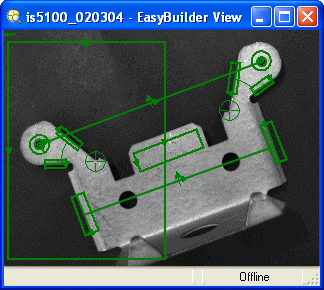

Exemple - Projet avec repère Modèle

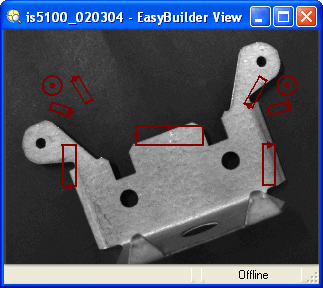

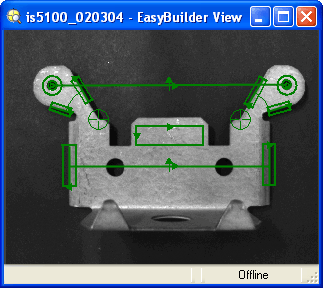

- L'utilisation d'un repère est inutile si la pièce est présentée au capteur In-Sight au même emplacement sur chaque image.
- Vous pouvez créer et utiliser plusieurs repères dans un projet. Différents repères peuvent également être liés entre eux.
- Les outils d'inspection suivants créent une sortie de repère qui peut être utilisée par d'autres outils : outil de présence/absence de transition, outil de présence/absence de modèle PatMax, outil de présence/absence de modèle, outil d'identification Lire les codes ID, outil d'identification de modèles PatMax, outil d'identification de forme, outil de mesure d'angle, outil de mesure de distance, outil de mesure de concentricité de cercle, outil de mesure de diamètre, outil géométrique de définition de point médian de deux points et outil géométrique de définition de cercle à partir de N points.
