Características inteligentes

Ciertas herramientas de ubicación y de inspección extraen automáticamente las características relevantes de su imagen, basándose en la herramienta seleccionada, para permitir realizar selecciones "apuntar y clic" de las características adecuadas para la inspección.

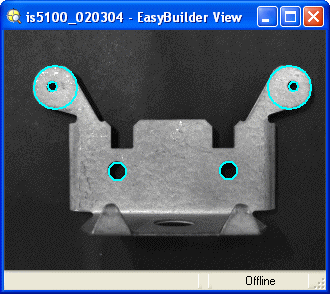

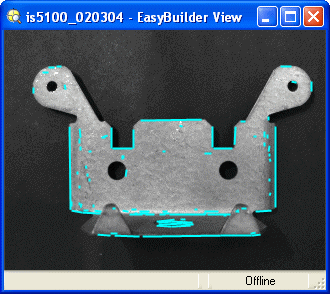

Al añadir una de estas herramientas a la tarea, la herramienta examina automáticamente su imagen y determina qué características cumplen los requisitos de la herramienta. Por ejemplo, la herramienta de ubicación Edge sólo devuelve características horizontales o verticales de márgenes, mientras que las herramientas de medición Diámetro de círculos y Concentricidad de círculos sólo devuelven características circulares.

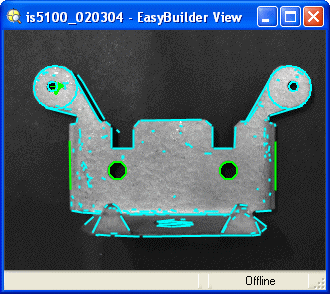

Si una característica no se ha definido previamente, aparecerá resaltada en color azul claro, mientras que las características existentes (tales como patrones, centroides de blobs, distancias, márgenes o círculos definidos por otras herramientas de detección de piezas o de inspección de piezas) se resaltarán en verde.

Simplemente haga clic en la característica que desee utilizar e EasyBuilder creará automáticamente la región apropiada si aún no se ha definido ninguna.

Note:

Si la característica deseada no aparece como selección de características inteligentes, elija uno de los siguientes procedimientos:

Elija una de las características inteligentes disponibles y coloque su región creada automáticamente sobre la característica que desee utilizar en su lugar. A continuación, ajuste los parámetros de la herramienta hasta que la característica deseada se detecte correctamente.
En primer lugar, defina la característica que desee utilizar con una herramienta de presencia/ausencia o de geometría apropiada. A continuación, vuelva a añadir la herramienta y seleccione su característica definida.
