고정물

부품 찾기 단계의 위치 도구는 다른 비전 검사 도구의 준거점 역할을 하는 고정물이라고 하는 출력물을 생성합니다.

고정물을 생성할 때는 영상에서 부품을 보고 어떤 유형의 특징(패턴, 가장자리, 원 또는 블럽)이 가장 빨리 그리고 쉽게 인식되고 그 부품의 모든 영상에 존재할 것인지 판단하십시오. 그런 후 부품의 특징에 근거하여 적절한 위치 도구를 선택하여 특징을 정의하십시오.

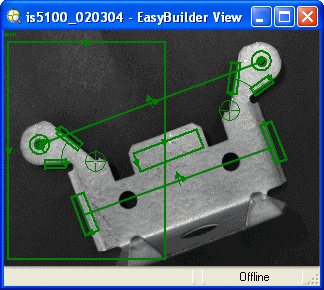

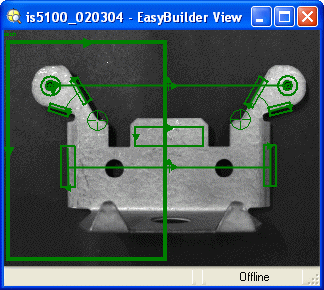

검사 시 특징이 고정물로 사용된 경우, In-Sight 센서가 먼저 특징을 찾으며, 특징이 발견되면 특징의 위치가 다른 비전 검사 도구를 위한 준거점으로 작용하여 다른 비전 검사 도구들이 특징의 위치를 사용하여 그들의 영역의 방향을 정합니다.

참고 :

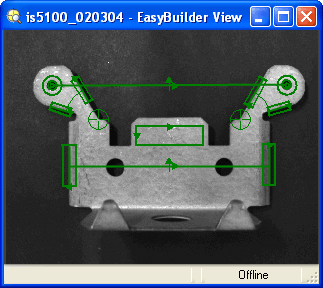

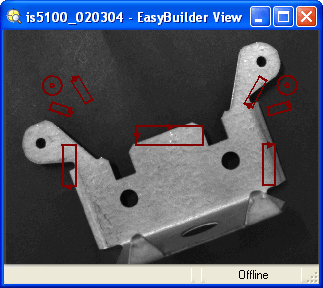

부품이 모든 영상의 똑같은 위치에서 In-Sight 센서에 제시될 경우 고정물이 필요하지 않습니다.
잡 당 한 개 이상의 고정물을 생성하여 사용할 수 있으며, 이를 서로 연결할 수 있습니다.
다음 검사 도구들은 다른 도구에서 활용할 수 있는 고정물 출력을 생성합니다: 가장자리 있음/없음 도구, PatMax 패턴 있음/없음 도구, 패턴 있음/없음 도구, ID 코드 읽기 식별 도구, PatMax 패턴 식별 도구, 패턴 식별 도구, 각도 측정 도구, 거리 측정 도구, 원 편심 측정 도구, 원 직경 측정 도구, 점에서 점: 중점 기하학 도구 및 N 점에서의 원 기하학 도구
