스마트 특징

특정 위치 및 검사 도구는 선택한 도구를 바탕으로 영상에서 관련 특징을 자동으로 추출하여 검사를 위한 해당 특징의 선택을 포인트 앤 클릭할 수 있습니다.

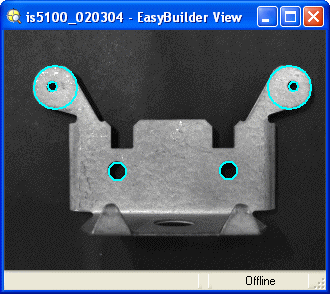

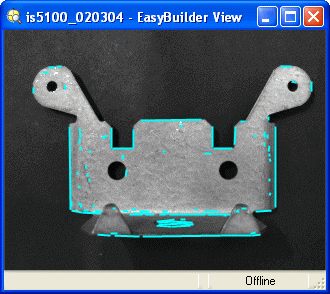

이러한 도구 중 하나가 잡에 축가될 경우, 해당 도구는 자동으로 영상을 검사하고 도구의 요건과 일치하는 영상을 결정합니다. 예를 들어, 경계 위치 도구는 수평 또는 수직 경계 특징만 반환하며 원 직경 및 원 편심 측정 도구는 원형 특징만 반환합니다.

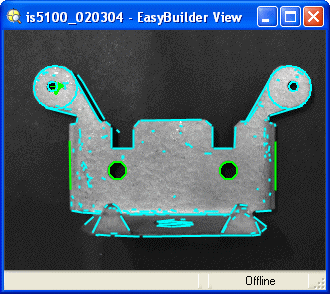

특징이 이전에 정의되지 않은 경우, 하늘색으로 하이라이트되며 기존의 특징(다른 부품 검색 또는 부품 검사 도구가 정의한 패턴, 블럽 중심, 거리, 경계 또는 원)은 녹색으로 하이라이트됩니다.

사용하려는 특징을 클릭하면 EasyBuilder는 영역이 정의되지 않은 경우 해당 영역을 자동으로 생성합니다.

참고 :

원하는 특징이 스마트 특징 선택 사항으로 나타나지 않으면 다음 중 하나를 실행하십시오.

사용 가능한 스마트 특징을 선택하고 대신 사용하려는 특징 위에 자동으로 생성된 영역을 재배치합니다. 그런 후 원하는 특징이 제대로 감지될 때까지 도구의 파라미터를 조정하십시오.
우선 해당 있음/없음 또는 기하학 도구로 사용하려는 특징을 정의합니다. 그 다음 도구를 다시 추가하고 정의된 특징을 선택합니다.
