마스크 영역
마스크 영역은 경계 분석이 수행될 이미지 영역을 정의하는데 사용됩니다. 이 영역은 정확한 경계 감지를 위해 캘리퍼 배열과 함께 사용됩니다.

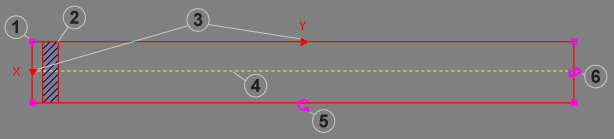

마스크 영역 레전드
| 제어 | 설명 | |
|---|---|---|
| 1 | 크기 조절이 가능한 엔드포인트 경계(x4) | 사각형 영역 4곳의 모서리를 정의합니다. 모서리 중 한 곳에서 영역의 크기를 조절하려면 종말점 경계를 클릭하십시오. |
| 2 | 마스크 |
이미지 분석을 수행하지 않을 이미지 영역을 정의합니다. 마스크는 영역 내에서 이동 및 크기 조정이 가능합니다. 전체 99개의 마스크를 영역에 추가할 수 있습니다. 마스크가 추가되면, 영역의 시작에(다른 마스크가 추가되지 않은 경우) 또는 이전에 추가된 마스크 뒤에 추가됩니다. 참고 : 마스크는 겹쳐지지 않습니다. 겹쳐지도록 구성되면, 1 픽셀 버퍼가 자동으로 겹침 방지를 위해 삽입됩니다.
|
| 3 | 스캔 방향 표시기(x2) | 특징을 위해 마스크 영역을 스캔할 방향을 정의합니다. |
| 4 | 경계 감지 표시기 | 경계 전환을 감지할 영역 내에서 면적을 정의하며, 영역에 새로운 마스크를 추가할 수도 있습니다. |
| 5 | 회전 핸들 | 영역을 360° 회전시킬 수 있습니다. |
| 6 | 구부리기 핸들 | 사각형 영역을 원호 또는 원환 모양으로 구부립니다. |
마스크 영역 마우스 동작
마우스 커서를 영역의 여러 부분에 놓으면 자동으로 변형되어 다음 동작을 실행할 수 있습니다.
| 마우스 아이콘 | 설명 |
|---|---|
|
전체 마스크 영역을 이미지 내부의 어느 곳으로든 끌어 놓을 수 있습니다. |
|
전체 영역을 수평으로 또는 수직으로 스케일 조정할 수 있으며, 마스크의 크기 조정을 위해서도 사용됩니다. |
|
마우스 커서의 위치에 따라 두 개의 별도의 작업이 가능합니다. 마우스 커서가 회전 핸들에 있으면, 현재 방향에서 영역을 360° 회전시킬 수 있습니다. 마우스 커서가 구부리기 핸들에 있으면, 원 경계 특징의 감지를 위해 원호 또는 원환 모양으로 영역을 바꿀 수 있습니다. |
|
영역 내에서 마스크를 드래그할 수 있습니다. |
|
영역에서 마스크를 추가 또는 삭제할 수 있습니다. 이 아이콘이 나타나면, 마우스를 오른쪽 클릭하여 두 개의 옵션 즉, 마스크 추가 또는 마스크 삭제 메뉴를 엽니다. |
