遮蔽区域

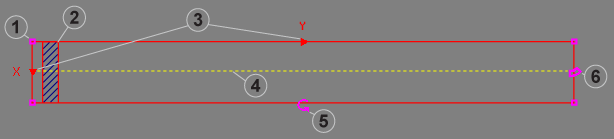

	控制	说明
1	可调整大小的端点边界 (x4)	定义矩形区域的四个角。单击某个端点边界可通过其一个角调整区域大小。
2	蒙板	定义“不”进行图像分析的图像面积。蒙板可在区域内移动并调整大小。最多可以为一个区域添加 99 个蒙板。添加蒙板时，将添加到区域的起始位置（在没有添加其它蒙板的情况下），或者添加到前一个已添加蒙板的后面。注意：蒙板不得重叠。如果配置时将其重叠，系统将自动插入一个单像素缓冲区，以防止蒙板重叠。
3	扫描方向指示器 (x2)	定义在遮蔽区域内扫描特征的方向。
4	边缘检测指示器	定义区域内将用于检测边缘转换的面积；同时启用向区域添加新蒙板的功能。
5	旋转柄	允许将区域旋转 360°。
6	弯曲柄	允许将矩形区域弯曲为弧或环形。

1

可调整大小的端点边界 (x4)

定义矩形区域的四个角。单击某个端点边界可通过其一个角调整区域大小。

2

蒙板

定义“不”进行图像分析的图像面积。蒙板可在区域内移动并调整大小。最多可以为一个区域添加 99 个蒙板。添加蒙板时，将添加到区域的起始位置（在没有添加其它蒙板的情况下），或者添加到前一个已添加蒙板的后面。

注意：蒙板不得重叠。如果配置时将其重叠，系统将自动插入一个单像素缓冲区，以防止蒙板重叠。

3

扫描方向指示器 (x2)

定义在遮蔽区域内扫描特征的方向。

4

边缘检测指示器

定义区域内将用于检测边缘转换的面积；同时启用向区域添加新蒙板的功能。

5

旋转柄

允许将区域旋转 360°。

6

弯曲柄

允许将矩形区域弯曲为弧或环形。

鼠标图标	说明
	允许在图像内的任意位置拖动整个遮蔽区域。
	可以水平或垂直缩放整个区域；还用于调整蒙板的大小。
	允许进行两项不同的操作，取决于鼠标光标放置的位置。如果鼠标光标位于旋转柄，可以将区域从当前方向旋转 360°。如果鼠标光标位于弯曲柄，可以将区域调整为弧或圆环形状，以便检测圆形边缘特征。
	允许在区域内拖动蒙板。
	允许从区域中添加或删除蒙板。出现这个图标时，右键单击鼠标打开菜单，内含两个选项：添加蒙板或删除蒙板。
