FindPatMaxRedLine

This parameter must reference a spreadsheet cell that contains an Imagen data structure; by default, this parameter references A0, the cell containing the data structure. This parameter can also reference other Image data structures, such as those returned by the Image Vision Data Access functions or Funciones de transformación de coordenadas.

Define la Región a explorar en relación con un Fixture de entrada o el sistema de coordenadas de la imagen proporcionada por una función del conjunto Vision Tools. Establecer la RDI en relación con un elemento posicionador permite asegurar que si se gira o desplaza el elemento posicionador, se girará o desplazará en consonancia la RDI, manteniéndose fija la relación entre ambos.

El valor de configuración predeterminado es (0,0,0), la esquina superior izquierda de la imagen.

También conocida como región de interés (RDI), especifica la región de la imagen que se somete a análisis. Haga doble clic sobre el parámetro Región para crear un Modo gráfico interactivo que permite transformar y girar. Seleccione este parámetro y pulse el botón «Maximizar región» en la barra de herramientas de edición de tareas de la hoja de propiedades a fin de expandir automáticamente la región hasta cubrir toda la imagen.

Este parámetro utiliza Referencias de celda a la celda de hoja de cálculo que contiene una función Annulus, Circle, Region, EditAnnulus, EditCircle, EditCompositeRegion o EditPolygon o o una función EditRegion. Cuando se utiliza este parámetro, la función ignora los valores de ajuste de Región y Elemento posicionador e inspecciona el área de imagen especificada por la región a la que se hace referencia. Si se hace referencia a un control de EditCompositeRegion, el área de inspección puede consistir en una combinación de formas. Cada forma de la región combinada puede definirse como una forma añadida al área de inspección o una sustraída (enmascaramiento) de la misma.

Este argumento debe hacer referencia a una celda de la hoja de cálculo que contiene una estructura válida de datos de patrones devuelta por la función TrainPatMaxRedLine.

Especifica el número máximo de patrones coincidentes (1 a 1000; por defecto = 1) que podrá devolver la función.

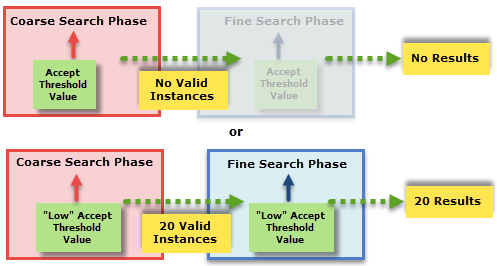

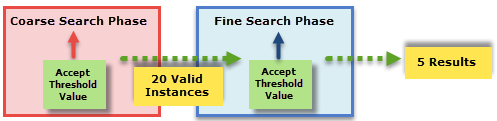

Especifica el umbral de aceptación, que es la puntuación más baja de un ejemplar válido. La puntuación de una posible coincidencia debe ser mayor que el valor del umbral de aceptación (0 a 100; por defecto = 50), de lo contrario la función no proporcionará esa coincidencia como resultado de la búsqueda.

Especifica si se pueden encontrar coincidencias que contienen características de coincidencia de color invertido con respecto al patrón entrenado.

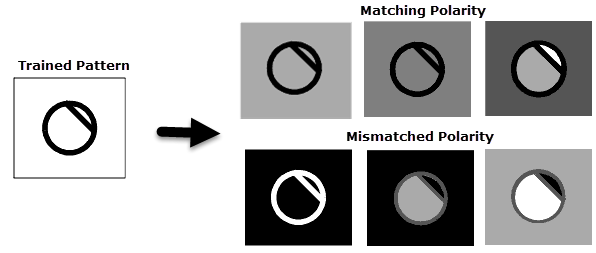

Ignorar la polaridad aumenta la variedad de patrones que puede encuentrar PatMax. La siguiente figura muestra algunos ejemplos de polaridades coincidentes y no coincidentes. Si se configura la función PatMaxRedLine para que ignore la polaridad, entonces encuentra todos los patrones que se muestran en la figura. Si se configura la función PatMaxRedLine para que tenga en cuenta la polaridad, entonces es posible que no encuentre el patrón en la fila inferior o que lo encuentre pero le asigne puntuaciones más bajas que al patrón de la fila superior.

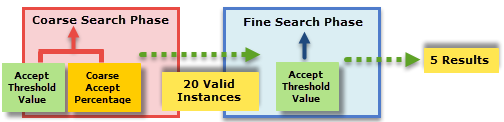

Especifica el compromiso que ha de hacerse entre precisión/fiabilidad y velocidad de ejecución.

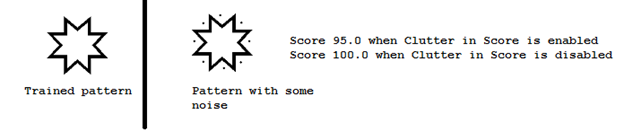

Especifica si la oclusión o ausencia de características del patrón por emborronamiento del fondo ha de reducir la puntuación en los cálculos de la función.

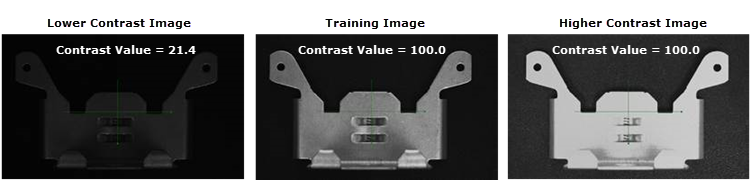

Especifica el contraste más bajo de un ejemplar válido. El contraste en una posible coincidencia debe ser mayor que el valor umbral de contraste (0 a 100; por defecto = 0), de lo contrario no se considerará ese ejemplar. El contraste de FindPatMaxRedLine es una medición «relativa» del cambio de contraste entre las características del patrón entrenado frente al de las características de coincidencia en la imagen de búsqueda, expresada porcentualmente. Por lo tanto, si el contraste de las características es similar o más alto en relación con el contraste del patrón, el contraste comunicado será ~100. Si el contraste de las características es inferior al del contraste patrón, el contraste comunicado será <100.

Especifica los valores a considerar en la búsqueda de patrones que están girados o tienen otras proporciones con respecto al patrón entrenado.

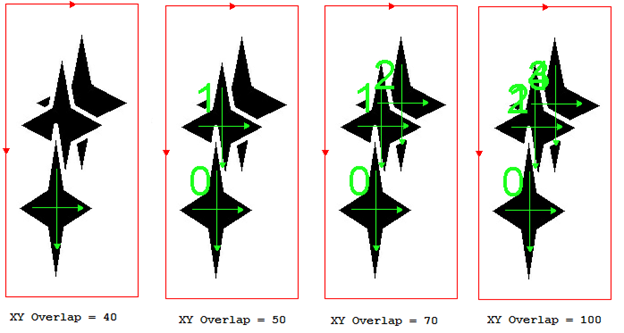

Especifica la diferencia en posición esperada entre múltiples patrones superpuestos en aproximadamente la misma ubicación X, Y, expresada en tanto porciento con respecto al tamaño del patrón entrenado (0 a 100; por defecto = 70).

Especifica la duración del periodo de tiempo, en milisegundos (0 a 30000; por defecto = 5000), durante el cual se ejecuta la función de búsqueda de patrones y tras el cual se detiene la ejecución de la función y emite un #ERR. Si este valor se ajusta a 0, el ajuste se desactivará y el tiempo de espera no se aplicará.

Especifica el modo de visualización de los gráficos sobre la imagen.
