Général

This parameter must reference a spreadsheet cell that contains an Image data structure; by default, this parameter references A0, the cell containing the data structure. This parameter can also reference other Image data structures, such as those returned by the Image Vision Data Access functions or Fonctions de conversion de coordonnées.

Définit la région d’intérêt (ROI) par rapport à l’entrée d’un Fixture ou à la sortie du système de coordonnées de l’image d’une fonction Outils de vision. En définissant la ROI par rapport à un Repère, toute rotation ou translation de ce dernier entraînera systématiquement une rotation/translation de la ROI, le cas échéant.

Le paramètre par défaut est (0,0,0), le coin supérieur gauche de l’image.

Aussi appelé région d’intérêt (ROI), spécifie la région de l’image qui fait l’objet d’une analyse. Effectuez un double-clic sur le paramètre Région pour créer un Mode Graphiques interactifs que vous pouvez transformer et faire pivoter. Sélectionnez ce paramètre et cliquez sur le bouton Agrandir la région dans la barre d’outils Modification du projet de la feuille de propriétés pour agrandir automatiquement la région pour qu’elle couvre l’intégralité de l’image.

L’axe X de la ROI doit être parallèle à la ligne de base du texte, et l’axe Y doit être parallèle aux traits verticaux des caractères. S’il n’y pas d’inclinaison, l’axe Y est perpendiculaire à l’axe X. Le sens positif de l’axe X correspond au sens de lecture.

La ROI doit comporter une seule ligne de texte à lire et un arrière-plan. L’arrière-plan peut être bruyant et avoir des gradients/un ombrage significatifs. Dans les images avec texte clairement imprimées et comportant peu de bruit, la ROI peut être considérablement plus grande que la ligne de texte. Dans le cas d’images bruyantes, la ROI doit être relativement étroite autour de la ligne de texte.

En règle générale, la ROI doit être plus grande que la ligne de texte d’au moins une demi-largeur de caractère sur tous ses côtés, si possible (à moins, par exemple, qu’une bordure de cette taille entraîne l’inclusion d’autres caractéristiques dans la ROI).

En option, spécifie une référence de cellule à une structure de données générée par une autre fonction OCRMax, contenant une police ayant fait l’objet d’un apprentissage.

En option, spécifie une référence de cellule à une structure de données générée par une fonction OCRMaxSettings ou GetInternalSetting des Vision Data Access functions OCRMax. Si l’option Exporter vers la cellule a été utilisée, ce paramètre est automatiquement défini comme une référence absolue de cellule à la structure de données Settings de la fonction OCRMaxSettings nouvellement créée.

Détermine le comportement d’apprentissage de la police.

Spécifie la chaîne de texte à apprendre.

Indique l’événement provoquant l’apprentissage des caractères, sur la base des réglages de Mode d’apprentissage.

Indique un événement au cours duquel tous les caractères de la police sont supprimés.

Détermine le mode d’inspection de la fonction au moment de son exécution.

Indique la chaîne de texte à laquelle les résultats doivent correspondre dans le mode d’inspection Lire/Vérifier.

Détermine le nombre de caractères contenus dans la chaîne de caractères. La recherche ciblée est utilisée pour fournir des informations relatives aux caractères prévus aux différentes positions de la chaîne.
Utilisez les commandes de Recherche ciblée pour créer la Chaîne du champ et les Définitions de champ (si nécessaire).

Vous pouvez utiliser le paramètre Définition du champ pour créer des entrées personnalisées pour la Chaîne du champ. Lorsqu’elles sont incluses dans la Chaîne du champ, ces entrées limitent la liste des caractères valides aux positions auxquelles elles sont insérées. Utilisez les commandes de Recherche ciblée pour créer la Chaîne du champ et les Définitions de champ (si nécessaire).

Indique comment la fonction tient compte des espaces entre les caractères, si nécessaire. La fonction OCRMax traite les écarts entre les caractères en les classant comme caractères d’espace, et ils sont définis par l’utilisateur.

Détermine le score de correspondance minimum (0 à 100 ; 80 par défaut) pour chaque caractère. Tout caractère avec un score de correspondance inférieur au seuil d’acceptation sera refusé.

Indique la différence minimale requise entre les scores de correspondance du caractère au score le plus élevé et le second caractère au score le plus élevé (0 à 40 ; valeur par défaut = 0).

Une case à cocher qui indique si le sous-échantillonnage doit être activé, réduisant la résolution des caractères pour accélérer la vitesse de lecture.

Indique la durée, en millisecondes, (0 à 30000 ; par défaut = 5000), pendant laquelle la fonction recherche les caractères avant que l’exécution ne soit interrompue et que #ERR ne soit renvoyé. le réglage de la valeur sur 0 désactive le réglage et aucun délai n’est appliqué.

Indique le type d’image de sortie à afficher.

Indique où afficher chaque étiquette de caractère par rapport à la région du caractère.

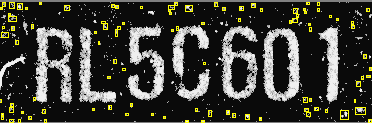

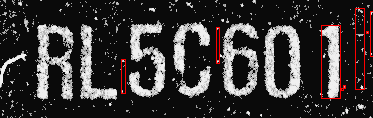

Définit le type de données de diagnostic graphique à afficher sur l’image.

Indique les coordonnées X et Y de l’endroit où la zone redressée est placée dans l’image, lorsqu’une zone courbe est utilisée.

Détermine que les paramètres par défaut de l’onglet Segmentation seront rétablis, les informations de polices seront effacées et tous les fichiers d’enregistrement de mise au point automatique (.rec) associés à la fonction seront supprimés.

Indique les graphiques OCRMax superposés à l’image.
