位置決め (青) ツール – ラベルとマーキングの凡例

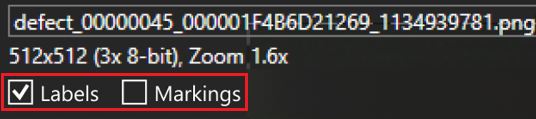

このトピックでは、特徴ラベルグラフィックスの概要と、位置決め (青) ツールで使用されるラベルとマーキングの状態について説明します。

注 : ラベルグラフィックスは説明のみを目的としており、ネットワークモデルの学習には影響しません。この図は、矩形の特徴グラフィックスを示しています。円形の特徴グラフィックスを使用することもできます。これを変更するには、[ツール] > [表示] メニューから目的の特徴グラフィックスジオメトリを選択します。詳細については、「位置決め (青) ツール – 円または矩形としての特徴ラベルグラフィックス」のトピックを参照してください。

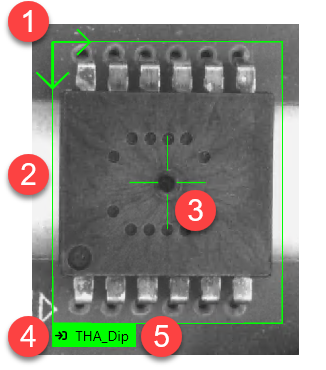

グラフィック	説明
1	特徴グラフィックの向きを示します。特徴グラフィックの向きを変更できるようにするには、[回転済み] チェックボックスをオンにする必要があります。表示が円形の特徴グラフィックに切り替わると、向きは円形のグラフィックの中央に表示されます。
2	特徴の境界線。
3	特徴の中心。
4	色付きで、特徴グラフィックの状態を示します。
5	特徴グラフィックの 140 文字の名前。
