蓝色定位工具 - 特征尺寸

工具的特征尺寸的配置取决于蓝色定位工具特征参数设置。

• 如果您的应用程序围绕一个特征或多个具有相同大小和宽高比的特征，则可以使用交互式控件或“特征尺寸”字段单独配置特征的大小和宽高比，以便与图像中特征的大小相匹配。所有特征标注就是您指定的特征的大小和形状。

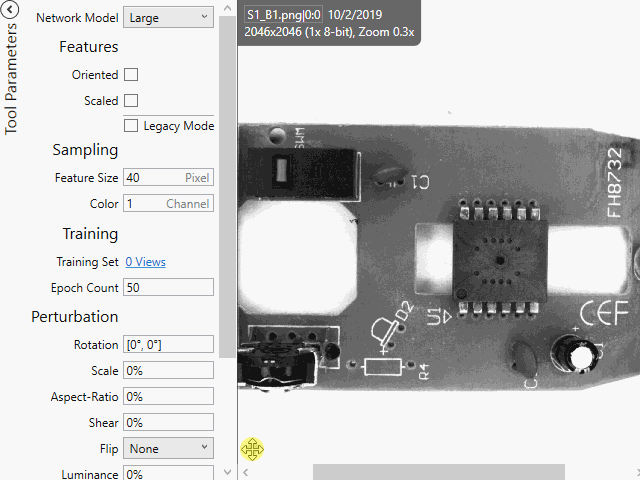

  工具的交互特征尺寸指示符图形在图像的左下角显示（如下所示）。



  可以在图像中拖动指示符图形，以便根据图像中的字符调整其大小。此外，可以通过拖动尺寸调整拖动点工具（当鼠标悬停在指示符上时显示）来重新调整指示符的大小。更改指示符的大小也会更改特征尺寸参数。





• 如果您的应用程序涉及大小和/或宽高比不同的特征，则需要启用缩放参数。

  • 当各个特征标签可以设置不同的大小、但所有宽高比都相同时，将缩放参数设置为一致。
  • 当每个特征具有唯一的宽高比时，将缩放参数设置为不一致。
