Paramètres d’outil : Perturbation

Les paramètres Perturbation permettent aux outils ViDi de générer artificiellement des images qui serviront de base aux trainings, ce qui améliore les résultats pour les applications à forte variance. Ces paramètres sont communs à tous les outils.

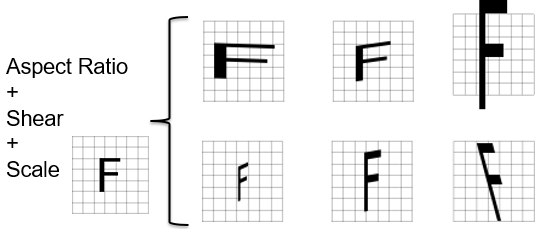

Les paramètres Perturbation peuvent également être combinés. Cela permet de générer des images plus complexes en utilisant les paramètres soit séparément, soit en association.

Astuce : Si votre Set de training n’inclut pas toutes les variations que votre pièce peut présenter pendant l’exécution, vous pouvez utiliser les paramètres Perturbation. Par exemple, si votre pièce tourne de +/-45 degrés, vous pouvez régler le paramètre Rotation, et le logiciel fera pivoter les images de cette grandeur lors du training. Toutefois, pour obtenir des résultats optimaux, Cognex recommande d’utiliser des échantillons d’images réelles des variations de la pièce. Lorsqu’une pièce est soumise à une rotation, ses ombres peuvent varier, celles-ci ne seront pas capturées par l’outil lorsque l’image est tournée artificiellement.

Paramètre

Description

Rotation

Spécifie les orientations possibles, définissant une distribution uniforme sur toute la pièce, à partir de laquelle il est possible de déduire un angle de rotation de perturbation (le réglage [0°,0°] n’entraîne aucune perturbation).

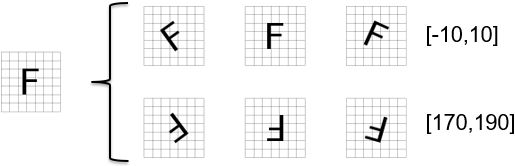

Par exemple, avec les réglages suivants [-10°, 10°] ou [170°, 190°], la pièce peut être détectée entre -10 et 10 degrés, ou entre 170 et 190 degrés. Ces types de réglages sont particulièrement utiles si votre pièce peut être orientée avec un angle régulier, ou retournée avec une petite variation de son angle, mais jamais dans une position intermédiaire.

Échelle

Spécifie la distribution normale, autour de 1, à partir de laquelle un facteur de perturbation d’échelle est obtenu (inutilisé si la valeur définie est 0 %).

Par exemple, avec une Échelle de 100 % on obtient des images dont la taille varie entre la moitié et le double de la taille originale.

Original =	Perturbations possibles =
Original =	Perturbations possibles =

Rapport

Spécifie la distribution normale, autour de 1, à partir de laquelle un facteur de rapport est obtenu (inutilisé si la valeur définie est 0 %).

Distorsion

Spécifie la distribution normale, autour de 1, à partir de laquelle un facteur de distorsion est obtenu (inutilisé si la valeur définie est 0 %).

Flip

Permet de retourner au hasard l’image au cours de l’échantillonnage, dans les sens vertical et/ou horizontal. Cette propriété est utile lorsque l’objet ou la surface présente les symétries correspondantes.

Ce réglage peut aider à augmenter fortement la quantité de données de training.

Horizontal
Vertical
Les deux

Luminance

Spécifie la distribution normale, autour de 1, à partir de laquelle un facteur de luminance est obtenu (inutilisé si la valeur définie est 0 %).

Contraste

Spécifie la distribution normale, autour de 1, à partir de laquelle un facteur de contraste est obtenu (inutilisé si la valeur définie est 0 %).

Inverser contraste

Permet d’inverser aléatoirement le contraste pour simuler une inversion de contraste sur les exemples de training.
