Werkzeugparameter zur Verarbeitung

Mit den Verarbeitungsparametern wird gesteuert, wie Bilder vom Werkzeug verarbeitet werden. Wenn diese Parameter geändert werden, ist kein erneutes Einlernen notwendig – die Auswirkungen sind sofort durch Neuverarbeitung der Datenbank sichtbar.

Hinweis:
  • Die Parameter Iterationen, Einfache Bereiche, Bereichsfilter und Referenzwert verwenden (nur für das Red-Analyze-Werkzeug) sind nur im Expertenmodus verfügbar. Dieser wird im Hilfe-Menü aktiviert.
  • Der Parameter Merkmalfilter steht nur für das Blue-Locate-Werkzeug und das Blue-Read-Werkzeug zur Verfügung, wenn der Expertenmodus aktiviert ist.
Parameter Beschreibung

Abtastdichte

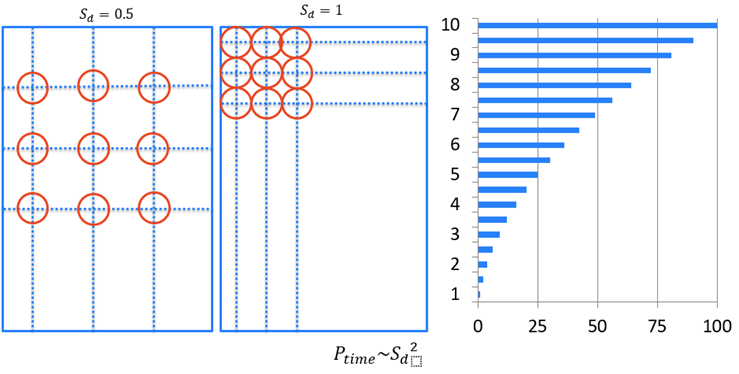

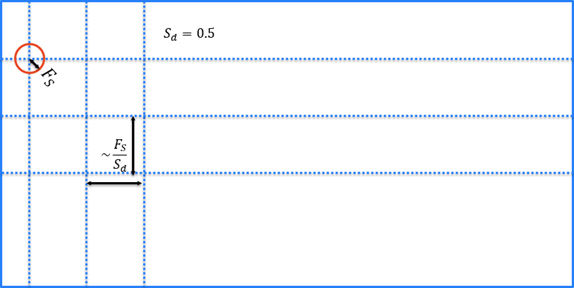

Legt die Dichte der Abtaststellen bezüglich der Einstellung Merkmalsgröße (Fs) des Werkzeugs fest. Die Verarbeitungszeit des Werkzeugs ist von der Abtastdichte (Sd) ungefähr quadratisch abhängig. Beispiel: Eine Abtastdichte von 0,5 ist viermal schneller als eine Abtastdichte von 1 [0(n2)].

Schwellwert

Dieser Parameter wird von allen drei Werkzeugen verwendet.

  • Im Blue-Locate-Werkzeug legt der Schwellwert fest, wie nah das gefundene Merkmal dem gewünschten Merkmal kommen muss, um erkannt zu werden. Das gefundene Merkmal muss die Einstellung übersteigen.
  • Für das Red-Analyze-Werkzeug gibt es zwei Einstellungen, T1 und T2 (ausgedrückt als [T1,T2]). Sie legen den Schwellwert fest, mit dem bestimmt wird, ob Bereiche erkannt und als gültig/ungültig gekennzeichnet werden. Werte unter T1 werden als „gültig“ klassifiziert, Werte über T2 werden als „ungültig“ klassifiziert. Die Werte T1 und T2 können auch interaktiv mit dem Grafikelement Wertungen im Datenbanküberblick festgelegt werden.
  • Beim Green-Classify-Werkzeug legt der Parameter Schwellwert die Mindestwertung einer Ansicht, die klassifiziert werden soll, fest.

Precision*

Das Blue-Locate-Werkzeug enthält den einzigartigen Parameter Precision (Genauigkeit), mit dem die Position eines Merkmals iterativ feinjustiert wird. Bei jeder Iteration wird eine neue Merkmalsposition berechnet. Mit dem Parameter Precision wird gesteuert, wann diese Feinjustierung beendet wird.

Die Feinjustierung der Merkmalsposition wird wiederholt, bis der Unterschied zwischen der aktuellen Position und der neuen, feinjustierten Position geringer als die angegebene Precision, multipliziert mit der Merkmalsgröße, ist. Beispiel: Die Merkmalsgröße beträgt 40 und die Precision ist auf 5% gestellt. Das Werkzeug hört auf, nach der Merkmalsposition zu suchen, wenn die nächste Verschiebung kleiner als 2 Pixel wäre (0,05 * 40 = 2 Pixel).

Wenn die Precision 400% entspricht, hört das Blue-Locate-Werkzeug bei D0 auf.

200% = D1

100% = entspricht der Precision

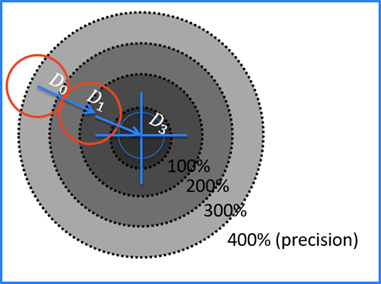

Beendigungskriterien:

Merkmalfilter*

Legt einen Filter für das Blue-Locate- und das Blue-Read-Werkzeug fest, basierend auf der Merkmal-ID, X, Y, Größe und Ausrichtung; dieser Filter wird als Kriterium für gefundene Merkmale verwendet. Wenn ein Merkmalfilter angegeben wird, werden Merkmale, die dem Filter nicht entsprechen, aus den Ergebnissen gelöscht. Wenn der Parameter leer gelassen wird, werden alle Merkmale zurückgegeben. Da der Filter nach der Verarbeitung der Bilder angewendet wird, werden die Merkmale nicht gelöscht, sondern einfach in den Ergebnissen ausgeblendet. Merkmale, die vom Filter ausgeblendet wurden, werden wieder angezeigt (ohne dass das Bild neu verarbeitet werden muss), indem die Filterkriterien gelöscht werden.

Hinweis:  Die Filtersyntax entspricht der Syntax von Anzeigefilter. Informationen zur Erstellung der Filtersyntax finden Sie im Abschnitt Benutzerdefinierte Anzeigefilter.

Beispiel: Der Parameter Merkmalfilter wurde auf Folgendes gesetzt:

Merkmalfilter Beschreibung

x in [0,view.width] and y in [0,view.height]

Mit diesem Filter werden nur Merkmale ausgegeben, deren Mittelpunkt im Inspektionsbereich liegt.

(id = '0' and x < 200) or (x='1' and x > 200)

Wenn die Ansicht 400 breit ist, werden mit diesem Filter Merkmale mit einer ID von 0, die sich auf der linken Seite befinden, und Merkmale mit einer ID von 1, die sich auf der rechten Seite befinden, ausgegeben.

Iterationen*

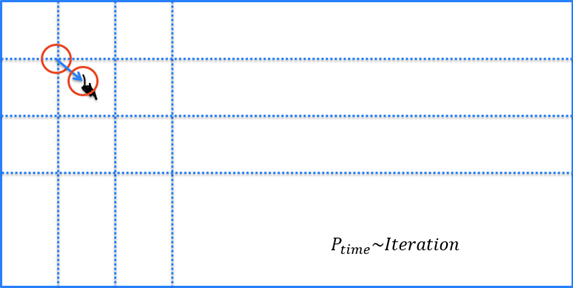

Legt fest, wie oft das Red-Analyze-Werkzeug lokal suchen wird, um stärkere Anomalien festzustellen. Im Gegensatz zur Abtastdichte hängt die Verarbeitungszeit nur linear von der Anzahl der Iterationen ab.

Einfache Bereiche*

Legt fest, dass das Red-Analyze-Werkzeug nur „einfache Bereiche“ (d. h. Polygone ohne Löcher) extrahieren soll.

Bereichsfilter*

Legt einen Filter für das Red-Analyze-Werkzeug fest, der als Kriterium für die gefundenen Bereiche verwendet wird. Wenn ein Filter angegeben wird, werden Bereiche, die dem Filter nicht entsprechen, aus den Ergebnissen entfernt. Wenn der Parameter leer gelassen wird, werden alle Bereiche zurückgegeben.

Hinweis:  Die Filtersyntax entspricht der Syntax von Anzeigefilter. Informationen zur Erstellung der Filtersyntax finden Sie im Abschnitt Benutzerdefinierte Anzeigefilter.

Folgende Bereichseigenschaften sind verfügbar:

  • Wertung
  • Fläche
  • Umfang
  • Kompaktheit
  • x
  • y

Referenzwert verwenden*

Legt fest, ob das Red-Analyze-Werkzeug die Wertung in den verschiedenen Bildbereichen (in Abhängigkeit von Abweichungen in diesem Bereich), die in allen Bildern gemessen wurde, wichten soll. Mit diesem Parameter wird die Antwort bei durchschnittlichem Störpegel abgesenkt. Das ist nützlich, wenn Ansichten mehrere, charakteristisch strukturierte Bereiche aufweisen.

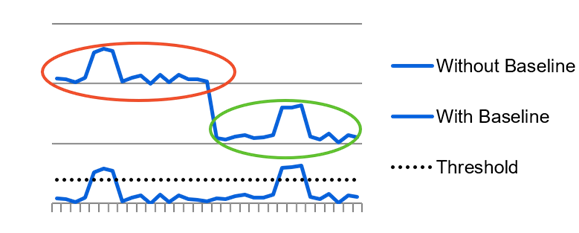

Bereiche mit hohem Störfaktor

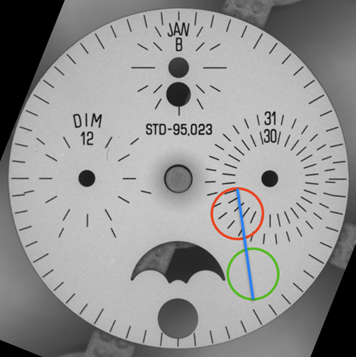

Bereiche mit niedrigem Störfaktor

Damit kann ein einziger Schwellwert für beide Bereiche verwendet werden.
