蓝色定位工具 – 标签和标记图例
本主题概述了用于定义特征的图形，以及蓝色定位工具使用的标签和标记的状态。
|
|
|

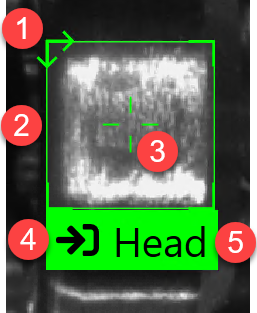

| 图形 | 说明 |
|
1 |
指示特征图形的方向。必须启用“定向”复选框。 |
|
2 |
特征的界限。 |
|
3 |
特征的中心。 |
|
4 |
与颜色一起，表示特征图形的状态。 |
|
5 |
特征图形的 140 个字符标识符。 |
| 特征不在模型中 | 特征在模型中 | 假设特征在模型中 | |
|---|---|---|---|
|
标签 |
|
|
|
|
标记 |
|
|
|
| 标记不匹配 |
|
|
|
| 在模型中都没有 | 两者都在一个模型中 | 只有标签在模型中 | 只有标记在模型中 | 仅假设标记在模型中 | 标签位于模型中，并且假设标记在模型中 | |
|---|---|---|---|---|---|---|
|
覆盖标记的标签 |
|
|
|
|
|
|
|
带有不匹配标记的标签 |
|
|
|
|
|
|
| 非选中 | 已选 | 在模型中 | 假设在模型中 | |
|---|---|---|---|---|
|
标签特征图形 |
|
|
|
|
|
标记特征图形 |
|
|
|
|
|
标记特征图形不匹配 |
|
|
|
|
