位置決め (青) ツール – ラベルとマーキングの凡例
このトピックでは、特徴を定義するグラフィックの概要と、位置決め (青) ツールで使用されるラベルとマーキングの状態について説明します。
|
|
|

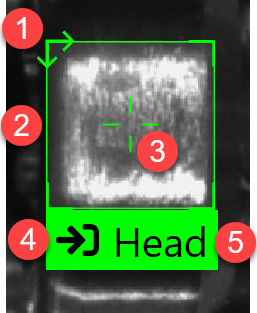

| グラフィック | 説明 |
|
1 |
特徴グラフィックの向きを示します。[回転済み] チェックボックスをオンにする必要があります。 |
|
2 |
特徴の境界線。 |
|
3 |
特徴の中心。 |
|
4 |
色付きで、特徴グラフィックの状態を示します。 |
|
5 |
特徴グラフィックの 140 文字の識別子。 |
| モデルに特徴がない | モデルに特徴がある | モデルに特徴があると推測される | |
|---|---|---|---|
|
ラベル |
|
|
|
|
マーキング |
|
|
|
| ミスマッチのマーキング |
|
|
|
| モデルに両方ともない | モデルに両方ともある | モデルにラベルのみがある | モデルにマーキングのみがある | モデルにマーキングのみがあると推測される | モデルにラベルがあり、マーキングがあると推測される | |
|---|---|---|---|---|---|---|
|
ラベルとマーキングが重なっている |
|
|
|
|
|
|
|
ミスマッチのマーキングが付いたラベル |
|
|
|
|
|
|
| 未選択 | 選択済み | モデル内 | モデルにあると推定される | |
|---|---|---|---|---|
|
ラベルの特徴グラフィック |
|
|
|
|
|
特徴グラフィックのマーキング |
|
|
|
|
|
特徴グラフィックのミスマッチのマーキング |
|
|
|
|
