Konfigurieren der SPS-Hardware

Konfigurieren Sie die SPS-Hardware mit dem TIA-Portal, indem Sie die folgenden Schritte ausführen:

1. Starten Sie das TIA-Portal und erstellen Sie ein neues Projekt.

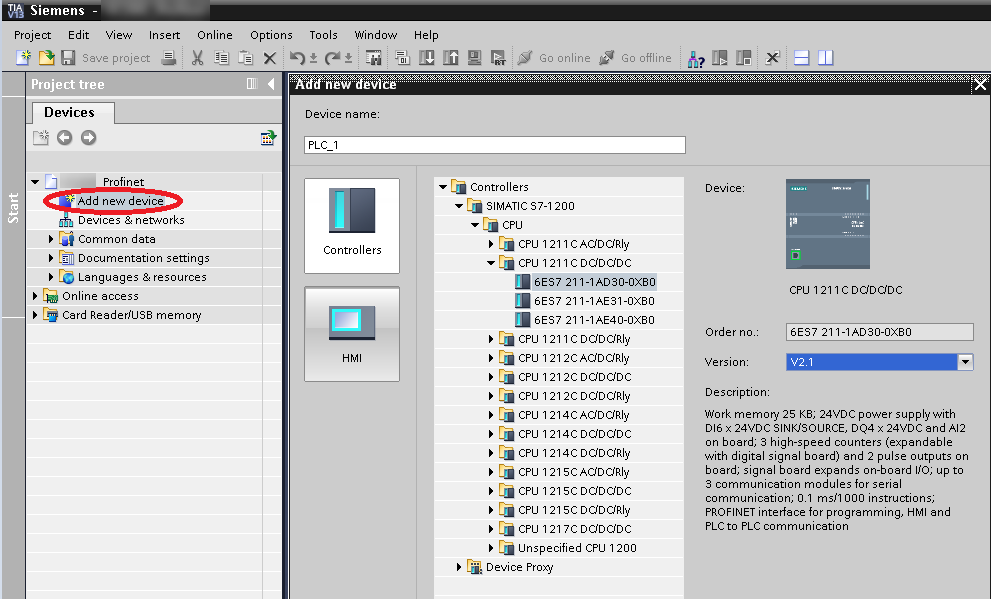

2. Fügen Sie die S7-1200-SPS zum Projekt hinzu. Doppelklicken Sie dazu auf Neues Gerät hinzufügen im linken Bereich der Benutzeroberfläche und wählen Sie anschließend, wie unten angezeigt, den korrekten SPS-Typ aus.

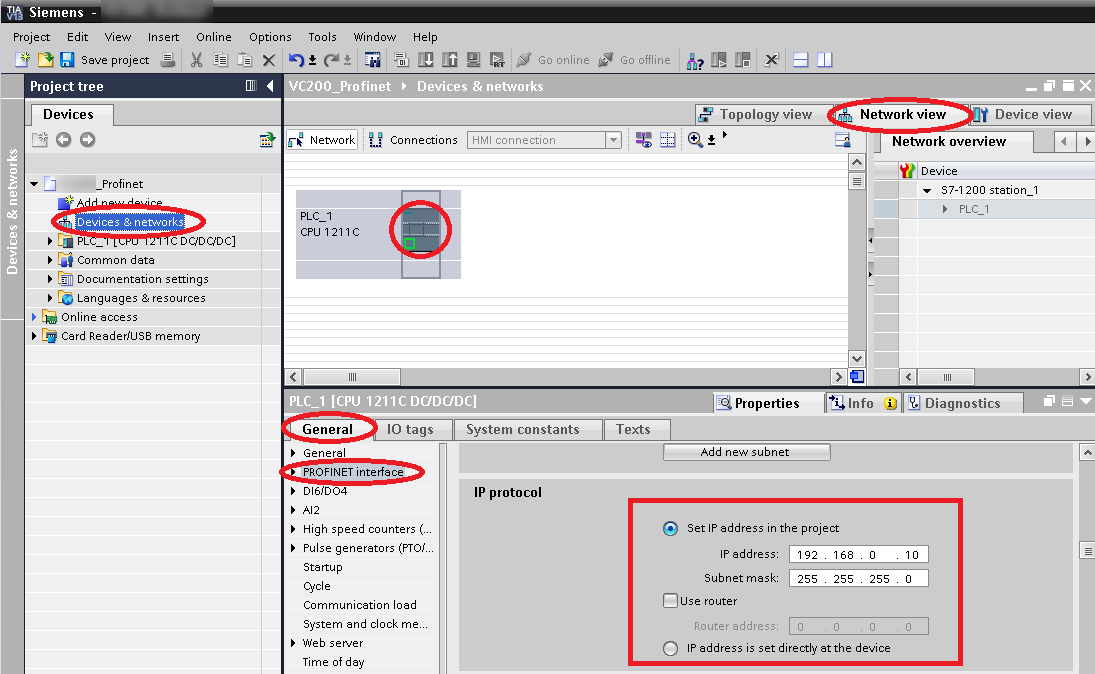

3. Doppelklicken Sie auf Geräte und Netzwerke im linken Bereich, wählen Sie oben Netzwerkansicht aus und klicken Sie anschließend auf das SPS-CPU-Symbol. Wählen Sie unten Allgemein aus und klicken Sie auf PROFINET-Schnittstelle. Stellen Sie, wie unten gezeigt, IP-Adresse, Subnetzmaske und Gateway für die CPU ein.
