多边形区域

多边形区域用于通过构造超出线段的形状来定义不规则特征。必须将多边形区域配置为需要的形状。

  控制 说明
1 可调整大小的端点边界 定义多边形区域的初始三个端点（一个多边形区域最多可以创建 100 个点）。单击某个端点边界可通过其一个角调整区域大小。
2 旋转柄 允许将区域旋转 360°。

将鼠标光标放在区域的各个部分上，光标将会自动变换，允许执行以下操作：

鼠标图标 说明
允许在图像内的任意位置拖动整个多边形区域。
允许水平或垂直缩放整个区域。
允许将整个区域以其当前方向旋转 360°。
允许移动多边形区域的一个可调整大小的端点边界点。
允许将可调整大小的端点边界点添加到多边形区域。

  控制 说明
1 顶部 指示扫描方向为水平方向。
2 侧面 指示扫描方向为垂直方向。

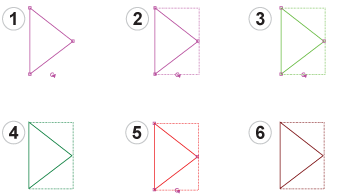

  说明
1 已新增、未选择的多边形区域。
2 已选择、未确认的多边形区域。
3 已选择、已配置并通过的多边形区域。
4 未选择、已配置并通过的多边形区域。
5 已选择、已配置但失败的多边形区域。
6 未选择、已配置但失败的多边形区域。
