矩形区域

矩形区域是定义检测的最常用方式。它们可以被调整为弧形或环形区域，以更好地满足特殊应用的需要。

  控制 说明
1 可调整大小的端点边界 (x4) 定义矩形区域的四个角。单击某个端点边界可通过其一个角调整区域大小。
2 扫描方向指示器 (x2) 定义矩形区域扫描特征的方向。
3 弯曲柄 允许将矩形区域弯曲为弧或环形。
4 旋转柄 允许将区域旋转 360°。

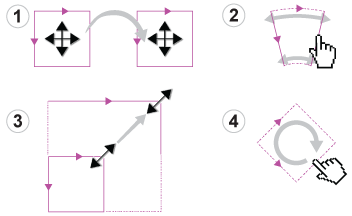

  控制 说明
1 移动 将鼠标光标放置在区域内，鼠标光标图标将自动变换，允许将区域拖动到图像内的任何位置。
2 弯曲 将光标放置在弯曲柄上，鼠标光标图标将自动变换，允许将矩形区域调整为弧或圆环形状。例如，可随后将该形状的四条侧边调整为圆形。
3 调整大小 将光标放置在四个端点边界的任何一个上或沿四条侧边中的任意一条放置，鼠标光标图标将自动变换，允许拖动区域以调整其大小。
4 旋转 通过将光标放在旋转手柄上，鼠标光标图标将自动变换，允许将区域从当前方向旋转 360°。

  控制 说明
1 顶部 指示扫描方向为水平方向。
2 侧面 指示扫描方向为垂直方向。

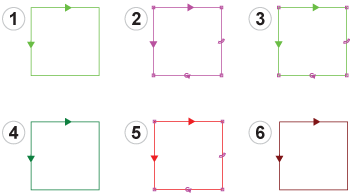

  说明
1 已新增、未选择的矩形区域。
2 已选择、未确认的矩形区域。
3 已选择、已配置并通过的矩形区域。
4 未选择、已配置并通过的矩形区域。
5 已选择、已配置但失败的矩形区域。
6 未选择、已配置但失败的矩形区域。
