折线路径区域

折线路径区域是用来定义一个将进行边缘分析的图像区域。该区域用来与卡尺阵列结合来进行精确的边缘检测。

注意:
  • 在图形编辑中，有一个右击菜单，它允许你添加一个路径分段或删除一个路径分段。
  • EasyBuilder 工具栏里的区域最大化按钮在折线路径区域中被禁用。

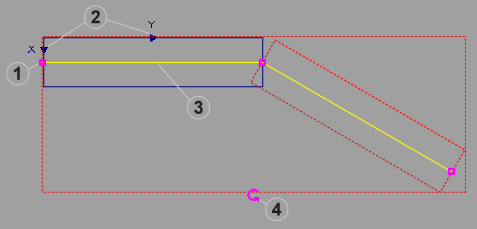

  控制 说明
1 折线路径顶点(x3) 定义折线片段路径。点击一个顶点来定位折线。
2 扫描方向指示器 (x2) 定义折线路径区域扫描特征的方向。
3 折线路径 图形显示折线图。
4 旋转柄 允许将区域旋转 360°。

将鼠标光标放置在区域内的不同部件上，它会自动转换，激活以下操作：

鼠标图标 说明
允许你在图像内任意拖动整个折线路径区域。
允许你将整个区域水平或垂直缩放，也可用来调整遮蔽区域的大小。
允许你在当前位置将区域旋转360°。
允许你在区域内删除折线路径。
允许你将一个新点添加到折线。最多可添加99个点到折线。如果已经添加了99个点到折线，则该功能会被禁用。
