光源控制

光源控制选项允许您配置 In-Sight 视觉系统的的 LED 排灯和环形灯。

注意:要启用这项功能，需要从自动曝光下拉菜单中选择 连续或单次。

光源控制模式选项指定了 In-Sight 5000 系列或 70xx - 74xx 系列视觉系统的环形灯是仅在指定曝光期间亮起，还是一直亮着。开启（曝光）使环形灯仅在曝光期间亮起。开启（连续）使环形灯始终处于开启状态，通过在不曝光图像时保持 LED 以 50％ 亮度点亮来降低闪光效果。

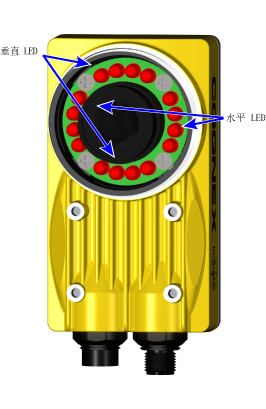

在 In-Sight 视觉系统上最多可控制四个 (4) LED 排灯。

  • 水平方向可启用两个水平 LED 排灯。
  • 垂直方向可启用两个垂直 LED 排灯。
  • 所有可启用两个水平和垂直的 LED 排灯。

控制 LED 灯的有效强度。光源强度会和作业一起保存。

  • In-Sight 70xx - 74xx 系列视觉系统：0 至 100；默认值 =1；关 = 0。

控制在模拟至数字转换之前的放大阶段的增益。

In-Sight 型号 增益设置

70xx - 74xx 系列

 0 到 7；默认值 = 0
7500, 7501, 7600, 7600C, 7800, 7800C, 7801, 7801C, 7802, 7802C , 7900, 7900C, 7901, 7901C, 7902, 7902C 0 到 6；默认值 = 0
7802P, 7902P, 7905, 7905C 0 到 240；默认值 = 60
9912, 9912C 0 到 255；默认值 = 60
