Elemento

Las herramientas de ubicación en el paso Detectar pieza crean una salida conocida como elemento (“fixture”),que actúa como punto de referencia para otras herramientas de inspección visual.

A la hora de crear un elemento, observe su pieza en la imagen y determine qué tipo de característica – un patrón, margen, círculo o blob – puede reconocerse con mayor rapidez y facilidad y aparecerá en todas las imágenes de la pieza. Seguidamente, basándose en el tipo de característica en su pieza, seleccione una herramienta de ubicación apropiada para definir dicha característica.

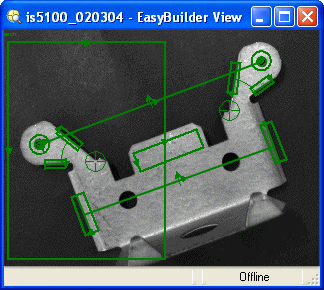

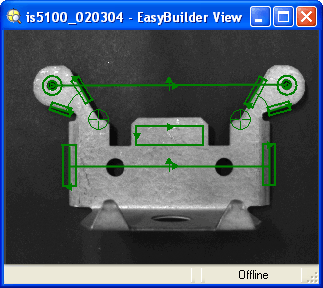

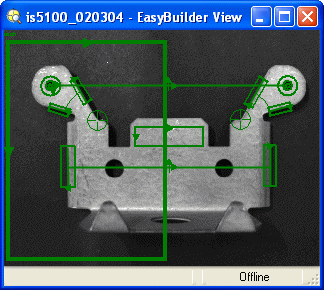

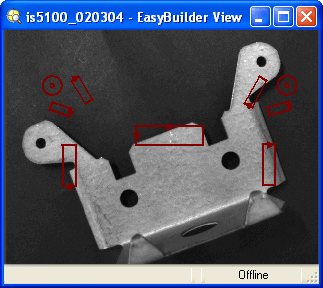

Si se utiliza una característica como elemento durante una inspección, el sensor In-Sight primero buscará dicha característica. Cuando la haya localizado, su posición se utilizará como punto de referencia para las demás herramientas de inspección visual, que utilizan la posición de la característica para orientar sus regiones.
