Regiones enmascaradas

Las regiones enmascaradas se utilizan para definir un área de la imagen que se someterá a análisis de márgenes. Esta región se utiliza en combinación con matrices Calibre para la detección precisa de márgenes.

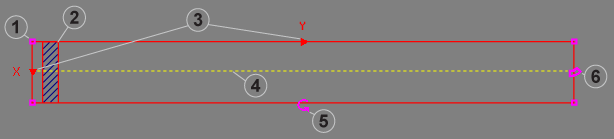

  Controles Descripción
1 Límite de punto final redimensionable (x4) Define las cuatro esquinas de la región rectangular. Haga clic en un límite de punto final para redimensionar la región desde una de sus esquinas.
2 Máscara

Define el área de la imagen que NO se someterá al análisis de imágenes. La máscara se puede mover y redimensionar dentro de la región. Se pueden añadir hasta 99 máscaras a una región. Cuando se añade una máscara, se incluye al principio de la región (siempre que no se hayan añadido otras máscaras), o a continuación de la máscara añadida anteriormente.

Note: Las máscaras no deben solaparse. Si se configuran solapándose, se insertará automáticamente un búfer de 1 píxel para evitar que se superpongan.
3 Indicador de dirección de exploración (x2) Define en qué dirección buscará características la región enmascarada.
4 Indicador de detección de márgenes Define el área dentro de la región en la que se detectarán transiciones de márgenes; también permite añadir nuevas máscaras a la región.
5 Controlador de rotación Permite girar la región 360°.
6 Controlador de doblado Permite doblar la región rectangular para transformarla en un arco o darle forma anular.

Al situar el puntero del ratón sobre diversas partes de la región, se transformará automáticamente y habilitará las acciones siguientes:

Icono del ratón Descripción
Permite arrastrar toda la región enmascarada a cualquier lugar de la imagen.
Permite escalar toda la región horizontal o verticalmente; también se utiliza para redimensionar la máscara.
Permite dos acciones separadas, dependiendo de la posición del puntero del ratón. Al situar el puntero del ratón sobre el controlador de rotación, se puede girar la región hasta 360° con respecto a su orientación actual. Al situar el puntero del ratón sobre el controlador de doblado, se puede transformar el contorno de la región en un arco o un anillo para permitir la detección de características de márgenes circulares.
Permite arrastrar la máscara dentro de la región.
Permite añadir o eliminar una máscara en la región. Cuando aparezca este icono, haga clic con el botón derecho del ratón para abrir un menú con estas dos opciones: Agregar máscara o Eliminar máscara.
