Polylinienpfadbereiche

Der maskierte Polylinienpfadbereich wird zur Definition eines Bildbereichs verwendet, für den die Kantenanalyse durchgeführt wird. Dieser Bereich wird gemeinsam mit Caliperarrays für die exakte Kantenerkennung verwendet.

Hinweis:

Bei der grafischen Bearbeitung ist ein Kontextmenü verfügbar, mit dem Sie Pfadsegmente hinzufügen oder löschen können.
Für den Polylinienpfadbereich ist auf der EasyBuilder-Symbolleiste die Schaltfläche Bereich maximieren deaktiviert.

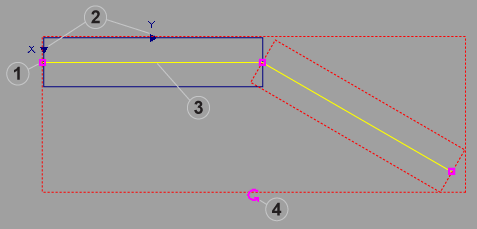

Polylinienpfadbereich – Legende

	Steuerelemente	Beschreibung
1	Polylinienpfad-Scheitel (x3)	Legt den Pfad der Polyliniensegmente fest. Klicken Sie auf einen Scheitel, um die Polylinie zu positionieren.
2	Scanrichtungsanzeige (x2)	Definiert, in welcher Richtung der Polylinienpfadbereich nach Merkmalen durchsucht wird.
3	Polylinienpfad	Zeigt die grafische Darstellung der Polylinie an.
4	Rotationsziehgriff	Ermöglicht die Rotation des Bereichs um 360°.

Polylinienpfadbereich – Mausaktionen

Durch Platzieren des Mauszeigers über verschiedenen Teilen des Bereichs wird dieser automatisch umgewandelt, um die folgenden Aktionen zu ermöglichen:

Mauszeigersymbol	Beschreibung
	Ermöglicht das Ziehen des gesamten Polylinienpfadbereichs an eine beliebige Stelle im Bild.
	Ermöglicht das Skalieren des gesamten Bereichs in horizontaler oder vertikaler Richtung. Wird auch zur Größenanpassung der Maske verwendet.
	Ermöglicht eine 360°-Drehung des Bereichs ab der aktuellen Ausrichtung.
	Ermöglicht das Verschieben des Polylinienpfads im Bereich.
	Ermöglicht das Hinzufügen von Punkten zum Polylinienpfad. Einer Polylinie können bis zu 99 Punkte hinzugefügt werden. Nachdem einer Polylinie 99 Punkte hinzugefügt wurden, wird diese Option deaktiviert.
