Lichtsteuerelemente

Mit den Lichtsteuerelementen werden die LED-Gruppen und -Ringe für In-Sight-Vision-Systeme konfiguriert.

Hinweis:   Um diese Funktion zu aktivieren, muss im Dropdownmenü Automatische Belichtung entweder Kontinuierlich oder Einzelaufnahme gewählt werden.

Der Lichtsteuerungsmodus legt fest, ob die Ringleuchte eines In-Sight Vision-Systems der 5000- oder 70xx-74xx-Serie nur für die Dauer der definierten Belichtung oder immer leuchtet. Bei Auswahl von Ein (Aufnahme) leuchtet die Ringleuchte nur für die Dauer der Belichtung. Bei Auswahl von Ein (kontinuierlich) leuchtet die Ringleuchte immer. Da die LEDs in diesem Modus mit 50 % Intensität leuchten, wenn kein Bild belichtet wird, reduziert dies den Blitzeffekt.

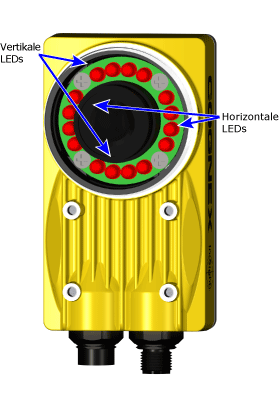

Steuert bis zu vier (4) LED-Gruppen in In-Sight-Vision-Systemen.

  • Horizontal aktiviert die beiden horizontalen LED-Gruppen.
  • Vertikal aktiviert die beiden vertikalen LED-Gruppen.
  • Alle aktiviert sowohl die beiden horizontalen als auch die beiden vertikalen LED-Gruppen.

Steuert die tatsächliche Intensität der LEDs. Die Lichtintensität wird mit dem Job gespeichert.

  • In-Sight Vision-Systeme der 70xx-74xx-Serie: 0 bis 100; Standard = 1; AUS = 0

Definiert die Verstärkung der Verstärkerstufe vor dem Analog-Digital-Wandler in der Kamera.

In-Sight-Modell Einstellungen für Gain

70xx-74xx-Serie

 0 bis 7; Standard = 0
7500, 7501, 7600, 7600C, 7800, 7800C, 7801, 7801C, 7802, 7802C, 7900, 7900C, 7901, 7901C, 7902, 7902C 0 bis 6; Standard = 0
7802P, 7902P, 7905, 7905C 0 bis 240; Standard = 60
9912, 9912C 0 bis 255; Standard = 60
