Régions de chemin polylinéaire
La région de chemin polylinéaire est utilisée pour définir une zone de l'image dans laquelle analyser les transitions. Ce type de région est utilisé conjointement aux groupes Caliper pour détecter les transitions de façon précise.
Remarque :
- Un menu contextuel est disponible pendant la modification graphique, permettant d'ajouter ou de supprimer un segment de chemin.
- Le bouton Agrandir la région de la barre d'outils EasyBuilder est désactivé pour la région de chemin polylinéaire.

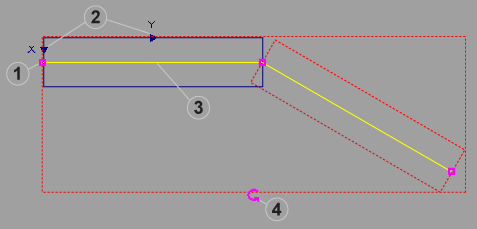

Légende des régions de chemin polylinéaire
| Contrôles | Description | |
|---|---|---|
| 1 | Sommet de chemin polylinéaire (3) | Définit le chemin du ou des segments polylinéaires. Cliquez sur un sommet pour positionner la polyligne. |
| 2 | Indicateur de sens de balayage (2) | Définit le sens dans lequel la région de chemin polylinéaire recherche les caractéristiques. |
| 3 | Chemin polylinéaire | Affiche géographiquement le tracé de la polyligne. |
| 4 | Contrôle de rotation | Permet de faire pivoter la région de 360°. |
Actions de la souris dans les régions de chemin polylinéaire
En plaçant le curseur de la souris sur diverses parties de la région, son icône change automatiquement de forme, permettant les actions suivantes :
| Icône du curseur | Description |
|---|---|
|
Permet de faire glisser la région de chemin polylinéaire complète n'importe où dans l'image. |
|
Permet de définir l'échelle de la région complète horizontalement ou verticalement. Également utilisé pour redimensionner le masque. |
|
Permet de faire pivoter la région de 360° par rapport à son orientation actuelle. |
|
Permet de déplacer le chemin polylinéaire dans la région. |
|
Permet d'ajouter un point au chemin polylinéaire. Jusqu'à 99 points peuvent être ajoutés à une polyligne. Si 99 points ont déjà été ajoutés à une polyligne, cette option est désactivée. |
