Groupe Caliper

Les groupes Caliper permettent d'isoler des transitions dans une région de l'image, en utilisant la méthode de modèle de transition dans laquelle les crêtes de transitions sont détectées dans chaque caliper au moyen d'un noyau 1D. Le groupe Caliper génère une représentation 1D de la partie de l'image qui contient les transitions d'intérêt. Cette image 1D contiendra non seulement les transitions d'intérêt, mais aussi d'autres transitions causées par le bruit et d'autres informations indésirables dans l'image d'origine. L'application, sur une image 1D, des paramètres Taille du caliper, Largeur de transition et Contraste minimum de l'onglet Transitions des outils qui utilisent le Groupe Caliper augmente la force des transitions d'intérêt tout en réduisant le bruit de l'image.

Chaque caliper du groupe est évalué individuellement, et les transitions possibles qu'il contient sont évaluées pour déterminer la transition à sélectionner. Pour les défauts de position, une ligne ajustée de façon optimale est créée sur la base de chaque transition localisée. Les défauts sont ensuite déterminés en comparant la transition localisée à la ligne ajustée de façon optimale pour détecter les variations par rapport aux tolérances spécifiées. Pour les défauts de largeur, la distance entre les deux transitions localisées dans le caliper est calculée pour être déterminée, et les défauts sont déterminés en comparant la distance par rapport à la plage prévue.

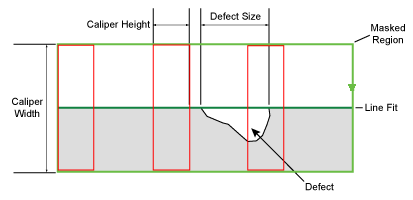

Le groupe Caliper dans la région définit la taille des défauts et/ou écarts détectables. La taille des défauts ou écarts détectables est déterminée par le nombre de transitions pouvant être détectées, lui-même déterminé par le nombre de calipers placés le long de la transition. Les calipers sont affichés dans la région sous forme de rectangles rouges lorsque la case Afficher tous les calipers est cochée (décochée par défaut).
