Contrôles de l'éclairage

Les contrôles de l'éclairage permettent de configurer des séries de LED et des anneaux lumineux LED pour les systèmes de vision In-Sight.

Remarque :   Pour activer cette fonction, vous devez sélectionner l'option Continue ou Capture unique dans le menu déroulant Exposition automatique.

Le mode de contrôle de l'éclairage indique si l'anneau lumineux sur un système de vision In-Sight série 5000 ou série 70xx - 74xx est activé uniquement pendant la durée de l'exposition indiquée ou constamment. On (Exposition) permet d'activer l'anneau lumineux uniquement pendant la durée de l'exposition. On (Continue) permet l'activation constante de l'anneau lumineux, réduisant ainsi l'effet stroboscopique, en laissant les LED allumés à 50 % d'intensité lorsqu'aucune image n'est exposée.

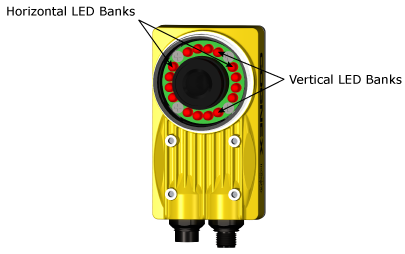

Contrôle quatre (4) séries de LED au maximum dans le système de vision In-Sight.

  • Horizontal active les deux séries de LED horizontales.
  • Vertical active les deux séries de LED verticales.
  • Tout active les deux séries de LED horizontales et verticales.

Contrôle l'intensité effective des LED. L'intensité d'éclairage sera enregistrée avec le projet.

  • Système de vision In-Sight série 70xx - 74xx : 0 à 100 ; par défaut = 1 : DÉSACTIVÉ = 0.

Contrôle le gain de l'étage amplificateur précédant le convertisseur analogue/numérique.

Modèle In-Sight Paramètres du gain

Série 70xx - 74xx

 0 à 7 ; par défaut = 0
7500, 7501, 7600, 7600C, 7800, 7800C, 7801, 7801C, 7802, 7802C, 7900, 7900C, 7901, 7901C, 7902, 7902C 0 à 6 ; par défaut = 0
7802P, 7902P, 7905, 7905C 0 à 240 ; par défaut = 60
9912, 9912C 0 à 255 ; par défaut = 60
