Regiones de trayectorias de polilíneas

Las regiones de trayectorias de polilíneas se utilizan para definir un área de la imagen que se someterá a análisis de márgenes. Esta región se utiliza en combinación con matrices de Calibre para la detección precisa de márgenes.

Note:

Durante la edición gráfica se dispone de un menú contextual que permite añadir o eliminar segmentos de trayectorias.
El botón Maximizar región de la barra de herramientas de EasyBuilder queda desactivado para la región de trayectorias de polilíneas.

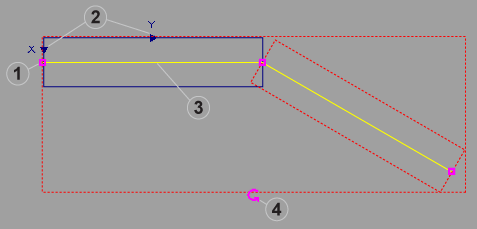

Leyenda de la región de trayectorias de polilíneas

	Controles	Descripción
1	Vértices de trayectorias de polilíneas (x3)	Define la trayectoria de los segmentos de polilíneas. Para posicionar polilíneas, haga clic en uno de sus vértices.
2	Indicador de dirección de exploración (x2)	Define en qué dirección la región de trayectorias de polilíneas buscará características.
3	Trayectoria de polilínea	Muestra gráficamente el trazado de la polilínea.
4	Controlador de rotación	Permite girar la región 360°.

Acciones del ratón en regiones de trayectorias de polilíneas

Al situar el puntero del ratón sobre diversas partes de la región, se transformará automáticamente y habilitará las acciones siguientes:

Icono del ratón	Descripción
	Permite arrastrar toda la región de trayectorias de polilíneas a cualquier lugar de la imagen.
	Permite escalar toda la región horizontal o verticalmente; también se utiliza para redimensionar la máscara.
	Permite rotar la región 360° desde su orientación actual.
	Permite mover la trayectoria de polilínea dentro de la región.
	Permite añadir un punto a la trayectoria de polilínea. Se pueden añadir hasta 99 puntos a una polilínea. Esta opción se desactiva una vez que se han añadido 99 puntos a una polilínea.
