폴리라인 경로 영역
폴리라인 경로 영역은 경계 분석이 수행될 영상 영역을 정의하는 데 사용됩니다. 이 영역은 정확한 경계 감지를 위해 캘리퍼 배열과 함께 사용됩니다.
참고 :
- 그래픽 수정 중에는 오른쪽 클릭 메뉴를 사용할 수 있어서 경로 세그먼트를 추가하거나 삭제할 수 있습니다.
- EasyBuilder 도구막대에 있는 영역 최대화 버튼은 폴리라인 경로 영역에 대해서는 비활성화됩니다.

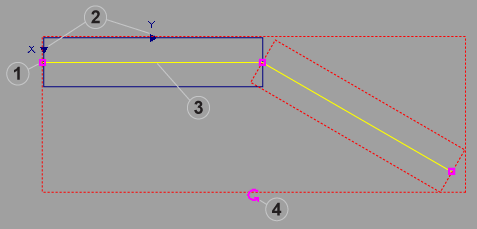

폴리라인 경로 영역 범례
| 제어 | 설명 | |
|---|---|---|
| 1 | 폴리라인 경로 최고점(x3) | 폴리라인 세그먼트(들)의 경로를 정의합니다. 최고점을 클릭해 폴리라인의 위치를 정합니다. |
| 2 | 스캔 방향 표시기(x2) | 폴리라인 경로 영역이 형상을 스캔할 방향을 정의합니다. |
| 3 | 폴리라인 경로 | 폴리라인의 형태를 그래픽으로 표시합니다. |
| 4 | 회전 핸들 | 영역을 360° 회전시킬 수 있습니다. |
폴리라인 경로 영역 마우스 동작
마우스 커서를 영역의 여러 부분에 놓으면 자동으로 변형되어 다음 동작을 실행할 수 있습니다.
| 마우스 아이콘 | 설명 |
|---|---|
|
전체 폴리라인 경로 영역을 영상 안의 아무 곳에나 끌어 놓을 수 있습니다. |
|
전체 영역을 수평으로 또는 수직으로 스케일 조정할 수 있으며, 마스크의 크기 조정을 위해서도 사용됩니다. |
|
영역을 현재 방향로부터 360° 회전시킬 수 있습니다. |
|
영역 내에서 폴리라인 경로를 이동시킬 수 있습니다. |
|
폴리라인 경로에 점을 추가할 수 있습니다. 폴리라인에 최대 99개 점까지 추가할 수 있습니다. 폴리라인에 추가된 점이 99개에 이르면 이 옵션은 비활성화됩니다. |
