Lichtsteuerelemente
Die Lichtsteuerelemente dienen zum Konfigurieren der LED-Gruppen und -Ringe für In-Sight-Vision-Systeme.
Lichtsteuerungsmodus (nur In-Sight 5000-Serie und In-Sight 70xx-74xx-Serie)
Der Lichtsteuerungsmodus legt fest, ob die Ringleuchte eines In-Sight Vision-Systems der 5000- oder 70xx-74xx-Serie nur für die Dauer der definierten Belichtung oder immer leuchtet. Bei Auswahl von Ein (Belichtungsgesteuert) leuchtet die Ringleuchte nur für die Dauer der Belichtung. Bei Auswahl von Ein (Kontinuierlich) leuchtet die Ringleuchte immer. Da die LEDs in diesem Modus mit 50 % Intensität leuchten, wenn kein Bild belichtet wird, reduziert dies den Blitzeffekt.
Lichtsteuerung (Nur In-Sight 5000-Serie)

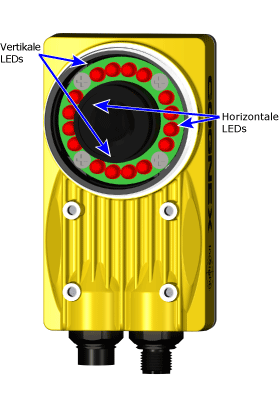

Steuert bis zu vier (4) LED-Gruppen in In-Sight-Vision-Systemen.
- Horizontal aktiviert die beiden horizontalen LED-Gruppen.
- Vertikal aktiviert die beiden vertikalen LED-Gruppen.
- Alle aktiviert sowohl die beiden horizontalen als auch die beiden vertikalen LED-Gruppen.
Lichtintensität (nur In-Sight 70xx-74xx-Serie)
Steuert die effektive Intensität der LEDs. Die Lichtintensität wird mit dem Job gespeichert.
- In-Sight Vision-Systeme der 70xx-74xx-Serie: 0 bis 100; Standard = 1; AUS = 0
Verstärkung (nur In-Sight 7000-Serie und 9912)
Definiert die Verstärkung der Verstärkerstufe vor dem Analog-Digital-Wandler in der Kamera.
| In-Sight-Modell | Einstellungen Verstärkung |
|---|---|
|
70xx-74xx-Serie |
0 bis 7; Standard = 0 |
| 7500, 7501, 7600, 7600C, 7800, 7800C, 7801, 7801C, 7802, 7802C, 7900, 7900C, 7901, 7901C, 7902, 7902C | 0 bis 6; Standard = 0 |
| 7902P, 7905, 7905C | 0 bis 240; Standard = 60 |
| 9912, 9912C | 0 bis 255; Standard = 60 |
