Outil de détection des défauts de détecteur de filet - Onglet Défauts

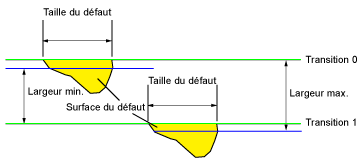

Lorsque l'onglet Défauts est sélectionné, l'outil affiche les graphiques liés pour identifier et/ou classer les erreurs dans la pièce ou l'objet. L'outil affiche l'emplacement du filet sous la forme d'une polyligne bleue, les épaisseurs minimale et maximale du filet avec des lignes jaunes et tous les défauts et/ou écarts détectés.
Largeur min.
Définit que toute distance en pixels (0,001 à 1 920 ; valeur par défaut = 3), entre les paires de transition détectées, inférieure à cette valeur n'est pas un défaut.
Largeur max.
Définit que toute distance en pixels (0,001 à 1 920 ; valeur par défaut = 1 000), entre les paires de transition détectées, supérieure à cette valeur n'est pas un défaut.
Taille activée
Définit si l'outil tient ou non compte des défauts de taille (qui prennent en compte la longueur le long de la transition). Ce paramètre est activé par défaut.
Taille min.
Définit la taille minimale des défauts (0,001 à 1 920 ; valeur par défaut = 3), en pixels ; les écarts continus par rapport à la polyligne inférieurs à cette valeur ne sont pas considérés comme des défauts.
Taille max.
Définit la taille maximale des défauts (0,001 à 1 920 ; valeur par défaut = 1 000), en pixels ; les écarts continus par rapport à la polyligne supérieurs à cette valeur ne sont pas considérés comme des défauts.
Surface activée
Définit si l'outil tient ou non compte des défauts de surface. Ce paramètre est activé par défaut. Les défauts de surface prennent en compte la longueur le long de la polyligne et l'éloignement de la transition défectueuse par rapport à la polyligne.
Surface min.
Définit la surface minimale des défauts de surface (0,001 à 1 000 000 ; valeur par défaut = 10), en pixels ; une surface inférieure à cette valeur n'est pas considérée comme un défaut.
Surface max.
Définit la surface maximale des défauts de surface (0,001 à 1 000 000 ; valeur par défaut = 1 000 000), en pixels ; une surface supérieure à cette valeur n'est pas considérée comme un défaut.
