Outil de détection des défauts de paire de transitions - Onglet Écarts
Lorsque l'onglet Écarts est sélectionné, l'outil affiche la ligne ou le cercle ajusté(e) de façon optimale résultant(e), et tous les défauts ou écarts détectés. Les « écarts » sont définis comme des déviations de transition par rapport à la ligne ou au cercle ajusté(e) de façon optimale.
La région peut également être sélectionnée et ajustée sous cet onglet.
Détection d'écarts
Définit si l'outil tient ou non compte des écarts dans la transition détectée. Ce paramètre est activé par défaut.

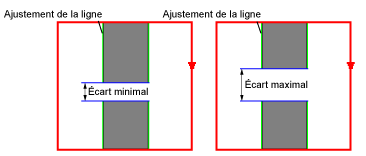

Écart minimal
Définit l'écart minimal (0,001 à 1 920 ; valeur par défaut = 3), en pixels. Les écarts inférieurs à cette valeur ne sont pas considérés comme des écarts.
Écart maximal
Définit l'écart maximal (0,001 à 1 920 ; valeur par défaut = 1 000), en pixels. Les écarts supérieurs à cette valeur ne sont pas considérés comme des écarts.
Ignorer les écarts de fin
Définit si l'outil tient ou non compte des écarts détectés au début et à la fin de la région. Ce paramètre est désactivé par défaut.
Résultat
Affiche le nombre total de défauts et/ou écarts détectés.
