Outil de détection des défauts de paire de transition - Onglet Défauts

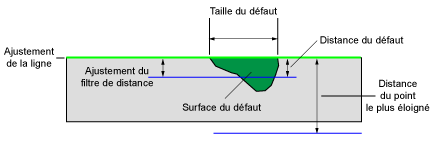

Lorsque l'onglet Défauts est sélectionné, l'outil affiche la ligne ou le cercle ajusté(e) de façon optimale résultant(e), et tous les défauts ou écarts détectés. Les « défauts » sont définis comme des déviations de transition par rapport à la ligne ou au cercle ajusté(e) de façon optimale.
La région peut également être sélectionnée et ajustée sous cet onglet.
Distance min.
Définit que toute distance en pixels (0,001 à 1 920 ; valeur par défaut = 4), par rapport à la transition et à la ligne ou au cercle ajusté(e) de façon optimale, inférieure à cette valeur n'est pas un défaut.
Distance max.
Définit que toute distance en pixels (0,001 à 1 920 ; valeur par défaut = 1 000), par rapport à la transition et à la ligne ou au cercle ajusté(e) de façon optimale, supérieure à cette valeur n'est pas un défaut.
Taille activée
Définit si l'outil tient ou non compte des défauts de taille (qui prennent en compte la longueur le long de la transition). Ce paramètre est activé par défaut.
Taille min.
Définit la taille minimale des défauts (0,001 à 1 920 ; valeur par défaut = 10), en pixels ; les écarts continus par rapport à la ligne ou au cercle ajusté(e) de façon optimale inférieurs à cette valeur ne sont pas considérés comme des défauts.
Taille max.
Définit la taille maximale des défauts (0,001 à 1 920 ; valeur par défaut = 1 000), en pixels ; les écarts continus par rapport à la ligne ou au cercle ajusté(e) de façon optimale supérieurs à cette valeur ne sont pas considérés comme des défauts.
Surface activée
Définit si l'outil tient ou non compte des défauts de surface. Ce paramètre est désactivé par défaut. Les défauts de surface prennent en compte la longueur le long de la ligne ou du cercle ajusté(e) de façon optimale et l'éloignement de la transition défectueuse par rapport à la ligne ou au cercle ajusté(e) de façon optimale.
Surface min.
Définit la surface minimale des défauts de surface (0,001 à 1 000 000 ; valeur par défaut = 10), en pixels ; une surface inférieure à cette valeur n'est pas considérée comme un défaut.
Surface max.
Définit la surface maximale des défauts de surface (0,001 à 1 000 000 ; valeur par défaut = 1 000 000), en pixels ; une surface supérieure à cette valeur n'est pas considérée comme un défaut.
Filtre de défauts
Définit si oui ou non les défauts seront filtrés en fonction de leur position, relative à l'ajustement de la ligne (Pas de filtre, Ignorer défauts à gauche de l'ajustement de ligne, Ignorer défauts à droite de l'ajustement de ligne ; valeur par défaut = Pas de filtre).
