Contrôles de l'éclairage
Les contrôles de l'éclairage permettent de configurer des bandes et des anneaux lumineux LED pour des systèmes de vision In-Sight.
Mode de contrôle de l'éclairage (In-Sight série 5000 et In-Sight série 70xx - 74xx uniquement)
Le mode de contrôle de l'éclairage indique si l'anneau lumineux sur un système de vision In-Sight série 5000 ou série 70xx - 74xx est activé uniquement pendant la durée de l'exposition indiquée ou constamment. On (Exposition) permet d'activer l'anneau lumineux uniquement pendant la durée de l'exposition. On (Continue) permet l'activation constante de l'anneau lumineux, en réduisant l'effet stroboscopique, en laissant les LED allumés à 50 % d'intensité lorsqu'aucune image n'est exposée.
Contrôle de l'éclairage (In-Sight série 5000 uniquement)

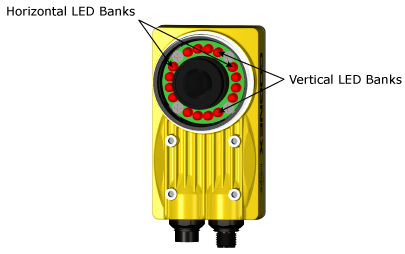

Contrôle quatre (4) bandes lumineuses au maximum dans le système de vision In-Sight.
- Horizontal active les deux bandes LED horizontales.
- Vertical active les deux bandes LED verticales.
- Tout active les deux bandes LED horizontales et verticales.
Intensité d'éclairage (In-Sight série 70xx - 74xx uniquement)
Contrôle l'intensité effective des LED. L'intensité d'éclairage sera enregistrée avec le projet.
- Système de vision In-Sight série 70xx - 74xx : 0 à 100 ; par défaut = 1 : DÉSACTIVÉ = 0.
Gain (In-Sight série 7000 et 9912 uniquement)
Contrôle le gain de l'étage amplificateur précédent le convertisseur A/N.
| Modèle In-Sight | Paramètres du gain |
|---|---|
|
Série 70xx - 74xx |
0 à 7 ; par défaut = 0 |
| 7500, 7501, 7600, 7600C, 7800, 7800C, 7801, 7801C, 7802, 7802C , 7900, 7900C, 7901, 7901C, 7902, 7902C | 0 à 6 ; par défaut = 0 |
| 7902P, 7905, 7905C | 0 à 240 ; par défaut = 60 |
| 9912, 9912C | 0 à 255 ; par défaut = 60 |
