Formatage des chaînes de sortie

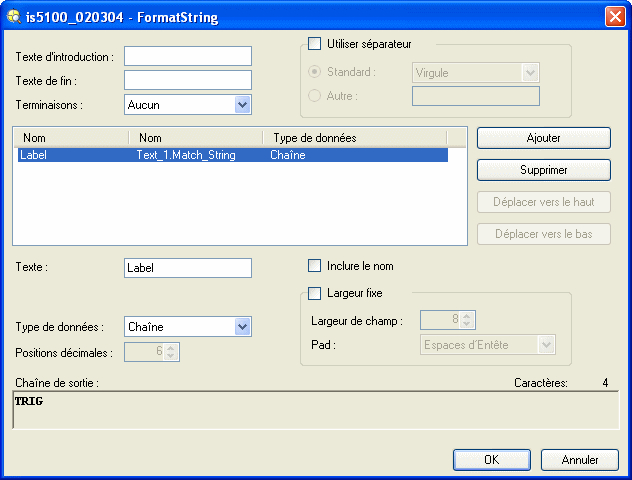

- Sur l'onglet Chaîne de données de sortie, cliquez sur le bouton Format pour ouvrir la boîte de dialogue FormatString, qui vous permet d'ajouter, de personnaliser et de modifier l'ordre des données envoyées au robot.
-
Dans la boîte de dialogue FormatString, cliquez sur le bouton Ajouter pour ouvrir la boîte de dialogue de Sélectionner les données de sortie.
- La boîte de dialogue Sélectionner les données de sortie contient les données de tous les outils de recherche ou d'inspection qui ont été ajoutés à votre projet. Dans la boîte de dialogue, sélectionnez les données à envoyer depuis le capteur In-Sight, puis cliquez sur le bouton OK.
- Lorsque les données ont été sélectionnées dans la boîte de dialogue Sélectionner les données de sortie, la boîte de dialogue FormatString s'affiche à nouveau.
-
Vous pouvez modifier les chaînes et/ou réorganiser l'ordre des données qui seront envoyées en sélectionnant les données dans la liste, puis en cliquant sur les boutons Haut ou Bas pour définir l'ordre souhaité. Une fois les chaînes modifiées, cliquez sur le bouton OK.
- Maintenant que la chaîne a été formatée, les données de sortie seront envoyées quand le capteur aura terminé d'exécuter le projet.

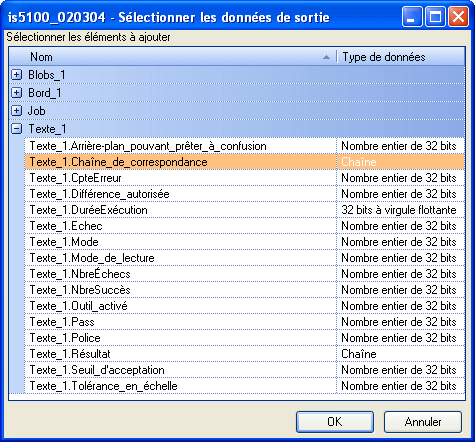

Exemple - Boîte de dialogue Sélectionner les données de sortie
