Herramienta de detección de defectos Rastreador de rebordes - Ficha Defectos

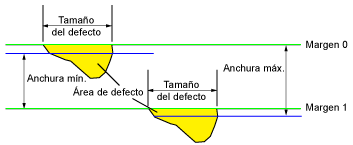

Al seleccionar la ficha Defectos, la herramienta mostrará gráficos relacionados con la identificación y/o clasificación de los errores presentes en la pieza o en el objeto. La herramienta muestra la ubicación del reborde como polilínea azul, los grosores mínimo y máximo del reborde como líneas amarillas, así como los defectos y espacios que se detecten.
Anchura mín.
Especifica que no se considerará como defecto cualquier distancia de anchura (0,001 - 1920; preajuste = 3), en píxeles, entre los pares de márgenes detectados cuyo valor sea inferior a este valor.
Anchura máx.
Especifica que no se considerará como defecto cualquier distancia de anchura (0,001 - 1920; preajuste = 1000), en píxeles, entre los pares de márgenes detectados cuyo valor sea superior a este valor.
Tamaño habilitado
Define si la herramienta informará sobre defectos de tamaño (que expresan la longitud a lo largo del margen); de forma predeterminada, este parámetro está habilitado.
Tamaño mínimo
Define el tamaño mínimo de un defecto (0,001 - 1920; preajuste = 10), en píxeles; las desviaciones continuas de la polilínea inferiores a este valor no se consideran defectos.
Tamaño máximo
Define el tamaño máximo de un defecto (0,001 - 1920; preajuste = 1000), en píxeles; las desviaciones continuas de la polilínea superiores a este valor no se consideran defectos.
Área habilitada
Define si la herramienta informará sobre defectos en el área; de forma predeterminada, este parámetro está habilitado. Los defectos del área representan la longitud a lo largo de la polilínea y a qué distancia se encuentra el margen defectuoso de la polilínea.
Área mín.
Define el defecto de área mínimo (0,001 - 1000000; preajuste = 10), en píxeles; un área menor que este valor no se considera como defecto.
Área máx.
Define el defecto de área máximo (0,001 - 1000000; preajuste = 1000000), en píxeles; un área mayor que este valor no se considera como defecto.
